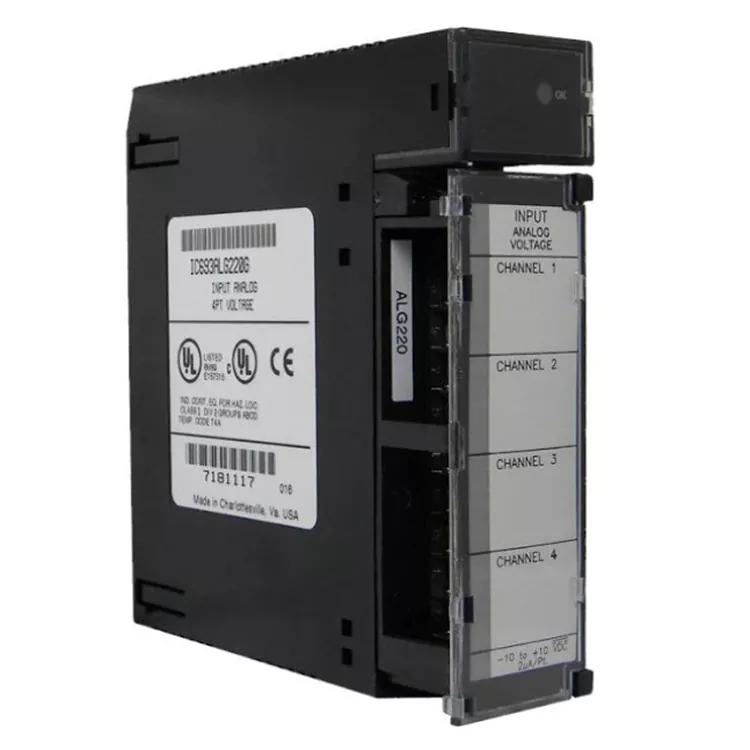

GE Fanuc IC693ALG220

Das GE Fanuc IC693ALG220 ist ein 4-Kanal-Analogeingangsmodul vom Spannungstyp, das speziell für die SPS der Serie 90–30 entwickelt wurde. Es ist mit einer hochpräzisen 12-Bit-Analog-Digital-Umwandlungseinheit und einem 17-Hz-Hardware-Filterdesign ausgestattet, wodurch dieses Modul analoge Spannungs- und Stromsignale von Industriestandorten präzise erfassen kann.

Dieses Modul bietet Vorteile wie hohe Präzision, hohe Stabilität und starke Anti-Interferenz-Fähigkeiten. Aufgrund dieser Eigenschaften wird es häufig in Szenarien wie Chemietechnik, Maschinenbau, HVAC und automatisierten Produktionslinien eingesetzt. Es ist in der Lage, verschiedene industrielle analoge Sensorsignale wie Druck, Flüssigkeitsstand, Temperatur, Verschiebung und Frequenzrückmeldung genau zu erfassen und die Signalüberwachungsanforderungen der meisten kleinen und mittleren Automatisierungssysteme zu erfüllen.

Wenn Sie eine ausgereifte und zuverlässige industrielle analoge Mengenerfassungslösung mit hoher Dichte benötigen, wenden Sie sich bitte an Feimu Technology. Wir haben die Ware auf Lager und können sie Ihnen liefern.

Produktvorteile

Das GE Fanuc IC693ALG220 bietet als 4-Kanal-Analogeingangsmodul vom Spannungstyp die folgenden Vorteile:

1. Hohe Stabilität: Es verfügt über eine elektrische Isolierung von 1500 VAC und widersteht wirksam Erdschleifen und Überspannungsstörungen. Es entspricht den Industrie-EMV- und seismischen Standards, unterstützt einen breiten Temperaturbereich und ist für komplexe und raue Industrieumgebungen geeignet.

2. Breite Kompatibilität: Es ist mit einem 12-Bit-ADC für hochpräzise Analog-Digital-Umwandlung ausgestattet, verfügt über eine integrierte Hardware-Filterung, ist resistent gegen Hochfrequenzstörungen und verfügt über eine hervorragende Linearität; Es unterstützt Spannungssignale von -10 V bis +10 V und der externe Widerstand kann mit 4-20-mA-Universalsendern kompatibel sein, die für die meisten industriellen analogen Mengenerfassungsszenarien geeignet sind.

3. Keine Angst vor dem Austausch: Es verfügt über eine umfangreiche technische Dokumentation und Anwendungsfälle, die sich für die Reparatur alter Geräte, System-Upgrades und Ersatzteilaustauschszenarien eignen und äußerst praktisch sind.

4. Hohe Kompatibilität: Es ist kompatibel mit SPS der GE 90-30-Serie, mit geringem Platzbedarf pro Steckplatz, werkseitiger Kalibrierung ohne Debugging, einfacher Programmierung und Verkabelung und schneller Inbetriebnahme.

Anwendungsfelder

An Industriestandorten wird die Erfassung verschiedener analoger Sensorsignale häufig in Bereichen wie Maschinenbau, Chemietechnik, Wasseraufbereitung, Heizungs-, Lüftungs- und Klimatechnik, metallurgischen Altgeräten und automatisierten Produktionslinien eingesetzt.

Es kann Signale von Sendern für Druck, Flüssigkeitsstand, Temperatur, Verdrängung, Durchflussrate usw. erfassen und außerdem analoge Spannungssignale im Bereich von 10 V bis +10 V von Frequenzumsetzern und Potentiometern empfangen. Es wird häufig bei der Überwachung des Gerätestatus, der Erfassung von Prozessdaten, der Überwachung von Prozessparametern und bei Renovierungsprojekten alter Automatisierungssysteme für Ersatzteile des GE Fanuc IC693ALG220 eingesetzt.

Technologie / Prozess

Der GE Fanuc IC693ALG220 wird mit Platinenkartentechnologie in Industriequalität hergestellt. Es verwendet eine mehrschichtige Leiterplatte, die sowohl hohen als auch niedrigen Temperaturen standhält, mit separater Verkabelung für analoge und digitale Schaltkreise und einer dreischichtigen Korrosionsschutzbeschichtung. Es wählt Komponenten mit niedriger Temperaturdrift und hoher Präzision aus, ist mit Hardware-Filterschaltungen ausgestattet und hat im Werk die Nullpunkt- und Verstärkungskalibrierung abgeschlossen.

Es ist mit einer 1500-VAC-Isoliervorrichtung ausgestattet, um eine Isolierung zwischen der Signalseite und der Logikseite zu erreichen. Es ist außerdem mit verstärkten Klemmen und Schraubklemmen ausgestattet, die für Stoßfestigkeit und Lockerungsschutz sorgen. Die gesamte Maschine wurde mehreren Werkstests unterzogen, darunter Zyklen bei hohen und niedrigen Temperaturen, Druckbeständigkeit, Genauigkeit und EMV.

Bei diesem Produkt handelt es sich um ein Auslaufmodell und es verfügt nicht über die moderne High-Density-Oberflächenmontagetechnologie. Für die Stromsignalerfassung ist ein externer 250-Ω-Widerstand erforderlich.

Parameter

Was Feimu macht

Feimu Technology versendet keine ungetesteten Module. Jeder IC693ALG220 durchläuft den folgenden Verifizierungsprozess, bevor er unser Lager verlässt.

Sichtprüfung: Plattenfarbe überprüft. Etiketten überprüft. Klemmenblockschrauben auf reibungslosen Betrieb überprüft.

Einschalttest: Modul im Testchassis der Serie 90-30 installiert. Von der SPS erkanntes Modul.

Kanaltest: Alle 4 Kanäle werden mit Spannungssignalen von ±10 V getestet. Die Messwerte wurden auf ihre Richtigkeit überprüft.

Isolationstest: 1500 VAC-Isolierung zwischen Feldseite und Logikseite überprüft.

LED-Test: Modulstatus-LEDs auf korrekte Funktion überprüft.

Verpackung: Modul in antistatischer Tasche untergebracht. Versiegelt im mit Schaumstoff ausgekleideten Karton. Beschriftet mit Modulnummer und Prüfungsdatum.

FAQ

F1: Was ist der Arbeitstemperaturbereich? Kann es in einem Hochtemperaturschrank verwendet werden?

Betriebstemperatur: 25℃~+70℃. Die Innentemperatur des Schrankes darf 70℃ nicht überschreiten. Eine zu hohe Temperatur führt zu einer Verschlechterung der Probengenauigkeit.

F2: Sind die Kanäle voneinander isoliert?

Es gibt keine Isolierung zwischen den Kanälen. Nur die Signalseite des Feldes und die Logikseite der SPS-Karte verfügen über eine 1500-VAC-Isolierung. Mehrere Kanäle teilen sich einen gemeinsamen COM-Anschluss.

F3: Erfordern die Module Hardware-Einstellungsbrücken?

IC693ALG220 hat keine Hardware-Jumper. Spannungs- und Strommodi werden vollständig durch externe Verkabelung und externe Widerstände erreicht. Der Modulkörper verfügt über keinen DIP-Schalter.

F4: Wie werden die Abschirmschichten mehrerer Sender gehandhabt? Sollten sie an beiden Enden oder nur an einem Ende geerdet werden?

Bei abgeschirmten Analogsignalkabeln wird die Erdung an einem Ende empfohlen. Die Abschirmschicht sollte nur auf der Senderseite geerdet werden und die Abschirmschicht auf der Modulseite sollte erdfrei bleiben. Durch die Erdung an beiden Enden entsteht leicht eine Erdschleife, die zu Drift und Schwankungen der Werte führt.
