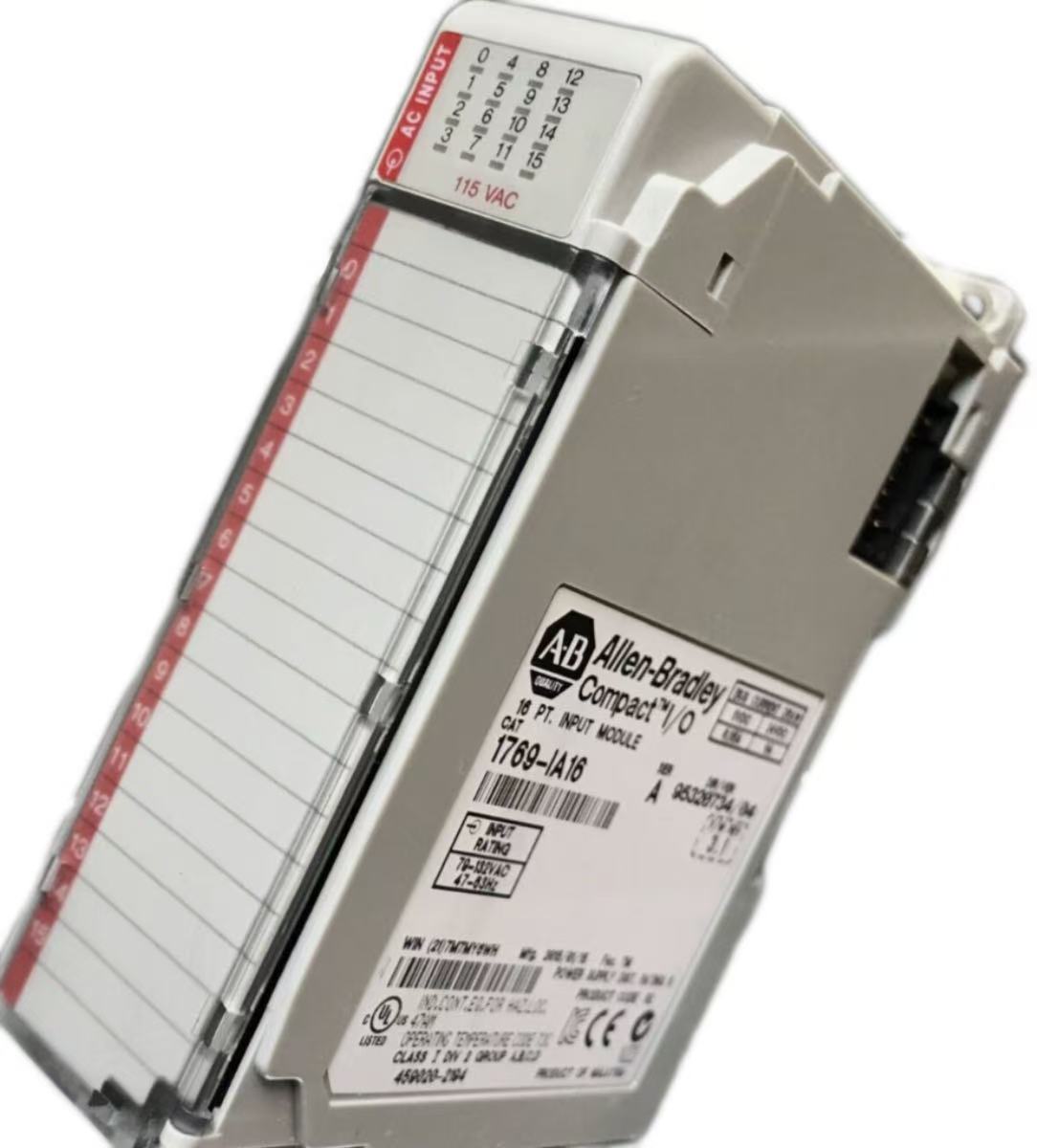

Feimu Technology konzentriert sich als professioneller Lieferant auf die Lieferung von Komponenten für die industrielle Automatisierung. Für werkseitige CompactLogix-Steuerungen wurde das digitale Eingangsmodul Allen Bradley 1769-IA16 auf den Markt gebracht, das speziell für Szenarien entwickelt wurde, die 16 digitale Eingänge erfordern und Platz im Rack sparen. Es ist eine ideale Adapterkomponente für kleine und mittlere Steuergeräte. Bei diesem Produkt handelt es sich um ein Originalmodul von Allen Bradley. Seine Kernfunktion besteht darin, die Signale von Schaltern und Sensoren vor Ort in eine Sprache umzuwandeln, die die SPS-Steuerung verstehen kann und die den Anforderungen der meisten kleinen und mittleren Steuergeräte gerecht wird.
Das interne Strukturdesign von Allen Bradley 1769-IA16 ist angemessen. Das Platinenlayout ist ordentlich, die elektronischen Komponenten sind ordentlich angeordnet, die Lötstellen sind dick und glänzend und die Stabilität ist offensichtlich. Die Verwendung ist beruhigender. Das Gerät ist an der Unterseite mit der klassischen 1761-Busschnittstelle mit einem verdickten Goldstiftdesign ausgestattet, das effektiv einen guten Kontakt mit der Rückwand gewährleisten, Kontaktfehler durch Oxidation vermeiden und potenzielle Fehler reduzieren kann.
Allen Bradley ist klein und nur so breit wie ein einzelner Schlitz. Durch die Installation im Schaltschrank kann erheblich Platz gespart werden, die Verkabelung wird komfortabler und die interne Anordnung des Schaltschranks wird aufgeräumter, wodurch Staus und Unordnung vermieden werden. Unsere gelieferten Produkte sind alle von brandneuer Qualität, unterliegen strengen Qualitätskontrollen, beseitigen verschiedene Probleme generalüberholter Artikel von der Quelle und gewährleisten einen langfristig stabilen Betrieb.
Der Allen Bradley 1769-IA16 unterstützt 120-V-AC-Eingangssignale und verfügt über extrem starke Entstörungsfähigkeiten. Es kann sich an die starke elektrische Störumgebung rund um die Leitungen des Fabrikgeländes anpassen, genau zwischen echten Signalen und Störsignalen unterscheiden und Signale nicht fälschlicherweise an die Steuerung melden, wodurch die Präzision der Gerätesteuerung gewährleistet wird. Gleichzeitig ist die Reaktionsgeschwindigkeit des Moduls extrem schnell. Nach dem Schließen des Ein-/Ausschalters vor Ort kann der Controller das Signal sofort und nahezu ohne Verzögerung empfangen.
Durch diese schnelle Reaktion wird sichergestellt, dass die Ausrüstung umgehend reagieren kann, wodurch Sicherheitsunfälle aufgrund von Signalverzögerungen effektiv vermieden werden. Es eignet sich für verschiedene kleine und mittlere Industrieszenarien mit hohen Anforderungen an die Signalempfindlichkeit und ist auch mit industriellen Schaltschränken von Factory kompatibel. Die Installation ist bequem, es sind keine zusätzlichen Änderungen erforderlich und die Baukosten können gesenkt werden.
Das attraktivste Merkmal von Allen Bradley 1769-IA16 sind die abnehmbaren Klemmenblöcke. Beim Austausch des Moduls ziehen Sie einfach den Klemmenblock heraus, entfernen das alte Modul, setzen das neue Modul ein und befestigen den Klemmenblock wieder. Der Austausch kann in nur wenigen Sekunden durchgeführt werden, was die Ausfallzeiten der Geräte erheblich reduziert und die Wartungseffizienz verbessert.
Darüber hinaus sind die Module mit LED-Anzeigeleuchten ausgestattet. Jeder Eingabepunkt entspricht einer Kontrollleuchte. Wenn ein Signaleingang vorliegt, leuchtet die Kontrollleuchte auf. Bei der Fehlerbehebung sind keine komplexen Vorgänge erforderlich. Allein durch einen Blick auf die Kontrollleuchten lässt sich das Problem schnell lokalisieren, wodurch sich die Schwierigkeit der Fehlersuche deutlich verringert und Arbeitskosten eingespart werden.
Auf welchem System kommt das Modul zum Einsatz?
Die Allen-Bradley 1769 Compact I/O™-Serie wird hauptsächlich im CompactLogix™-Steuerungssystem verwendet und kann in Verbindung mit dem MicroLogix 1500-System verwendet werden.
Wie sind die 16 Eingabepunkte des Moduls gruppiert?
Die 16 Eingangspunkte sind als separate Gruppe konfiguriert und verfügen über eine intern verbundene gemeinsame Verbindung. Alle Eingangspunkte sind mit demselben gemeinsamen Anschluss (COM) verbunden.
Kann es unabhängig funktionieren?
Nein. Es verfügt über keine CPU und muss auf der Rückwandplatine des CompactLogix-Systems (z. B. 1769-L30ER usw.) oder des MicroLogix 1500-Systems installiert werden und kommuniziert mit der Steuerung über den Rückwandplatinenbus.
Kann der Klemmenblock (RTB) im eingeschalteten Zustand eingesteckt oder abgezogen werden?
Hot-Swapping des Moduls wird unterstützt. Es wird empfohlen, vor dem Entfernen des Klemmenblocks oder des Moduls die Systemstromversorgung und die bauseitige Stromversorgung zu trennen. Der Klemmenblock (RTB) wird oben und unten mit zwei Schrauben befestigt. Beim Austausch des Moduls lösen Sie einfach die Schrauben und ziehen es heraus, eine Neuverkabelung ist nicht erforderlich.
Der Allen Bradley ist robust gebaut und erfordert keine komplexe tägliche Wartung. Achten Sie nur darauf, dass keine Eisenspäne in die Klemmenblöcke fallen und einen Kurzschluss verursachen. Blasen Sie den Staub regelmäßig aus, um ihn sauber zu halten. Im Falle einer Fehlfunktion liegt die Ursache meist an einem Durchbrennen der Klemmenleiste oder einer Beschädigung des Optokopplers. Sie können den Klemmenblock zum Austausch separat erwerben, ohne das gesamte Modul wegwerfen zu müssen, wodurch die Wartungskosten effektiv gesenkt werden. Achten Sie darauf, die unteren Stifte beim Ein- und Ausstecken nicht zu verbiegen, und berühren Sie niemals die leitenden Teile direkt mit Ihren Händen, um eine Oxidation der Goldstifte durch Schweiß an Ihren Händen zu verhindern.
Feimu Technology verfügt als leistungsstarker Lieferant über ein vollständiges Bestandsverwaltungssystem. Der Allen Bradley 1769-IA16 ist auf Lager und sofort lieferbar, sodass schnell auf dringende Kaufbedürfnisse der Kunden reagiert werden kann. Das Produkt bietet einen günstigen Preis und eine hohe Wirtschaftlichkeit. Wir halten an angemessenen Preisen fest, eliminieren Zwischenverbindungen und bieten qualitativ hochwertige Produkte zu äußerst wettbewerbsfähigen Preisen.
| Besonderheit | 1769-IA16 | 1769-IQ16 |
|---|---|---|
| Eingabetyp | AC-Eingang | DC-Eingang |
| Eingangsspannung | 120 V Wechselstrom | 24V DC |
| Eingangsstrom | 12mA | 4mA |
| Eingabeverzögerung | 8ms | 0,5 ms bis 10 ms (konfigurierbar) |
| Am besten für | AC-Sensoren, Endschalter | DC-Sensoren, Hochgeschwindigkeitseingänge |
So wählen Sie:
Der 1769-IA16 verwendet einen abnehmbaren Klemmenblock. Die 16 Eingänge teilen sich einen gemeinsamen Anschluss.
Klemmenbelegung:
Verdrahtungsregeln:
Häufiger Verkabelungsfehler:Anschließen von 24 V DC an den Eingang. Der 1769-IA16 benötigt 120 V Wechselstrom. 24 V DC werden nicht erkannt und erscheinen im SPS-Programm als AUS.
Der 1769-IA16 verfügt über eine Diagnose-LED für jeden der 16 Eingangskanäle. Bei eingebautem Modul sind die LEDs auf der Frontplatte sichtbar.
| LED | Status | Bedeutung | Aktion |
|---|---|---|---|
| Kanal-LED | Grün | Der Eingang ist EIN (Spannung über 85 V AC). | Es sind keine Maßnahmen erforderlich. |
| Kanal-LED | Aus | Der Eingang ist AUS (Spannung unter 20 V AC). | Es sind keine Maßnahmen erforderlich. Signal fehlt. |
Checkliste zur Fehlerbehebung:
Allen Bradley 1769-IA16-Module werden häufig gefälscht. Verwenden Sie diese Prüfungen, um die Authentizität zu überprüfen.
Wenn das Modul falsche Messwerte anzeigt oder sich die LEDs ungewöhnlich verhalten, besteht der Verdacht einer Fälschung. Kontaktieren Sie Feimu Technology mit Fotos zur Überprüfung.
Feimu Technology versendet keine ungetesteten Module. Jeder 1769-IA16 durchläuft den folgenden Verifizierungsprozess, bevor er unser Lager verlässt.
Testberichte sind auf Anfrage erhältlich. Senden Sie eine E-Mail an sales@feimutech.com, um eine Kopie des Testberichts Ihres Moduls zu erhalten.
Feimu Technology wurde 2005 in Jiangmen, Guangdong, gegründet. Wir beliefern Kunden in über 30 Ländern mit Originalkomponenten von Allen Bradley, Siemens, GE und Schneider.
Kontaktieren Sie uns:
E-Mail: sales@feimutech.com
WhatsApp: +86 13358323579
Website: www.feimuplc.com
Reaktionszeit: Innerhalb von 24 Stunden. Technische Fragen werden in der Regel innerhalb von 12 Stunden beantwortet.
