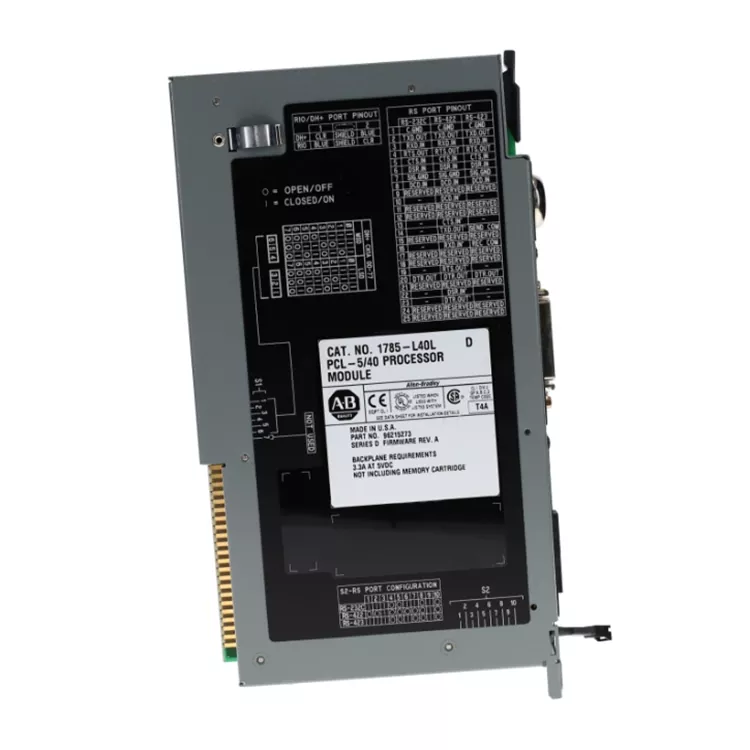

Allen Bradley 1785 L40L

Der Allen Bradley 1785 L40L ist mit 48 KB SRAM-Programmspeicher ausgestattet und unterstützt maximal 4096 I/O-Steuerungspunkte. Es ist mit DH+-, Remote-I/O- und RS232-Kommunikationsschnittstellen kompatibel und kann auf bis zu 61 I/O-Racks erweitert werden. Es eignet sich für große und mittelgroße Feldleitsysteme mit komplexer Logik und verstreuten Standorten. Als Originallieferant hat Feimu Technology umfassende Tests an den vorrätigen Modulen durchgeführt, einschließlich Hardware-Alterung, Kommunikationsverbindung sowie Logik-Lesen und -Schreiben, um häufige Probleme wie Batterielecks und Alterung der Backplane-Kontakte zu beseitigen, die bei abgekündigten Produkten auftreten. Die Module können direkt im bestehenden 1771-Framework verwendet werden, ohne dass zusätzliche Änderungen am ursprünglichen Projektprogramm erforderlich sind.

Kernvorteile und Verkaufsargumente

Ausgereifte PLC-5-Architektur: Geeignet für herkömmliche industrielle Automatisierungssteuerungssysteme.

Stabile Steuerungsleistung: Erfüllt die Anforderungen einer kontinuierlichen industriellen Steuerung.

Starke Programmverarbeitungsfähigkeit: Anwendbar auf mittlere und große Steuerungsprogramme.

Einfache Wartung und Austausch: Kann zur Wartung vorhandener PLC-5-Systemprozessoren verwendet werden.

Hoher Lebenszykluswert: Verlängert die Nutzungsdauer der Originalausrüstung durch den Austausch von Ersatzteilen.

Die interne Struktur

Der Innenraum des Allen Bradley 1785 L40L besteht hauptsächlich aus folgenden Teilen:

Die CPU-Prozessoreinheit: SPS-Steuerungsprogramm und Logikoperation.

Speichereinheit: Speichert Benutzerprogramme, Datentabellen und Systembetriebsdaten.

Kommunikationskreis: Verantwortlich für den Netzwerkdatenaustausch von DH+, Remote I/O usw.

Backplane-Schnittstelle: - 5 Frames verbunden mit SPS, komplette Stromversorgung und Datenübertragung.

Statusanzeigeschaltung: über die LED-Anzeige laufender Prozessor, Fehler und Kommunikationsstatus.

Stromversorgung und Schutzschaltung: Bereitstellung eines stabilen internen Schaltkreises und eines grundlegenden Schutzes für das Stromversorgungsmodul.

Strukturelle Zusammenhänge:

CPU → Speicher → Kommunikations-/Steuerkreis → Backplane-Schnittstelle → PLC-5-System

Wichtige Parameter

Installationsprozess

Ausschalten des Systems: Schalten Sie die Stromversorgung des PLC-5-Racks aus und vergewissern Sie sich, dass das Gerät vollständig ausgeschaltet ist.

Modulinstallation: Setzen Sie den Allen Bradley 1785 L40L in den entsprechenden Rack-Steckplatz ein und befestigen Sie ihn.

Kommunikation anschließen: Schließen Sie DH+- oder Remote-I/O-Kommunikationsleitungen entsprechend der Systemkonfiguration an.

Einschaltprüfung: Stellen Sie die Stromversorgung wieder her und beobachten Sie, ob die CPU-Statusanzeige normal ist.

Anwendungskonfiguration: Verwenden Sie RSLogix 5, das mit dem Prozessor verbunden ist, prüfen Sie das Steuerungsprogramm oder laden Sie es herunter.

Test ausführen: Bestätigen Sie, dass CPU, E/A und Kommunikationsstatus normal sind, und nehmen Sie ihn in Betrieb.

FAQ

Q1. Was ist zu tun, wenn das Modul nach dem Einschalten nicht normal funktioniert?

Überprüfen Sie die Rack-Stromversorgung, den Modulinstallationsstatus, die CPU-Anzeigeleuchte, den Programmstatus und den Batteriestatus.

Q2. Wie können DH+-Kommunikationsprobleme behoben werden?

Überprüfen Sie das Kommunikationskabel, die Knotenadresse, die Netzwerkverbindung, die Terminalkonfiguration und den RSLinx-Kommunikationstreiber.

Q3. Welche Daten sollten vor dem Austausch gesichert werden?

Es wird empfohlen, das SPS-Programm, die Datentabelle, die E/A-Konfiguration und die Kommunikationsparameter zu sichern.

Q4. Wie validiere ich die normale Modulfunktion?

Führen Sie Tests beim Einschalten, CPU-Betrieb, Kommunikation, Lesen und Schreiben von Programmen sowie Dauerlauftests durch.

Warum haben Sie sich für uns entschieden?

Feimu Technology ist als professioneller Ersatzteillieferant für Industriesteuerungen seit vielen Jahren intensiv im Bereich der von Rockwell abgekündigten SPS-Ersatzteile tätig. Für seltene abgekündigte Module wie Allen Bradley 1785 L40L haben wir einen vollständigen Ersatzteilauswahl- und Inspektionsprozess etabliert. Wir wählen nur werkseitig zerlegte Originalprodukte aus, führen umfassende Tests einschließlich Einschalt-, Kommunikations- und Belastungstests durch, um potenzielle Alterungsrisiken von Komponenten zu vermeiden, und lösen direkt das Problem der Unterbrechung der Ersatzteilversorgung für alte Produktionslinien.

Es ist kein langer ursprünglicher Bestellzyklus im Werk erforderlich. Die Ersatzteile können schnell ab Lager geliefert werden. Es eignet sich für Notfallreparaturen und Ersatzteilreserven alter Produktionslinien in der Chemie- und Fertigungsindustrie. Der Lieferung liegt ein Testbericht bei und bietet technische Unterstützung für den After-Sales-Service. Es kann für inländische und internationale Projekte geliefert werden, wodurch die Fallstricke generalüberholter und gefälschter Produkte vermieden werden und Produktionsverluste durch Geräteausfallzeiten bei Kunden reduziert werden.

Kundenfälle und Bewertungen

In einer großen Papierfabrik kam es zu einem plötzlichen Ausfall der CPU des PLC 5-Steuerungssystems und die Produktionslinie stand vor dem Stillstand. Es war schwierig, einen gut erhaltenen 1785 L40L auf dem Markt zu finden. Nach der Kontaktaufnahme mit Feimu Technology stellten wir gebrauchsfertige, getestete Ersatzteile zur Verfügung und schickten sie umgehend. Nach dem Austausch durch den Kunden konnte die gesamte Anlage direkt wieder in Betrieb genommen werden, wodurch langfristige Produktionsausfälle vermieden wurden.

Kundenbewertung: „Es ist schwierig, den Nachschub an Auslaufmodellen zu finden. Das Gerät zu erhalten, das nach einmaligem Gebrauch normal läuft, spart viel Zeit für Versuch und Irrtum.“
