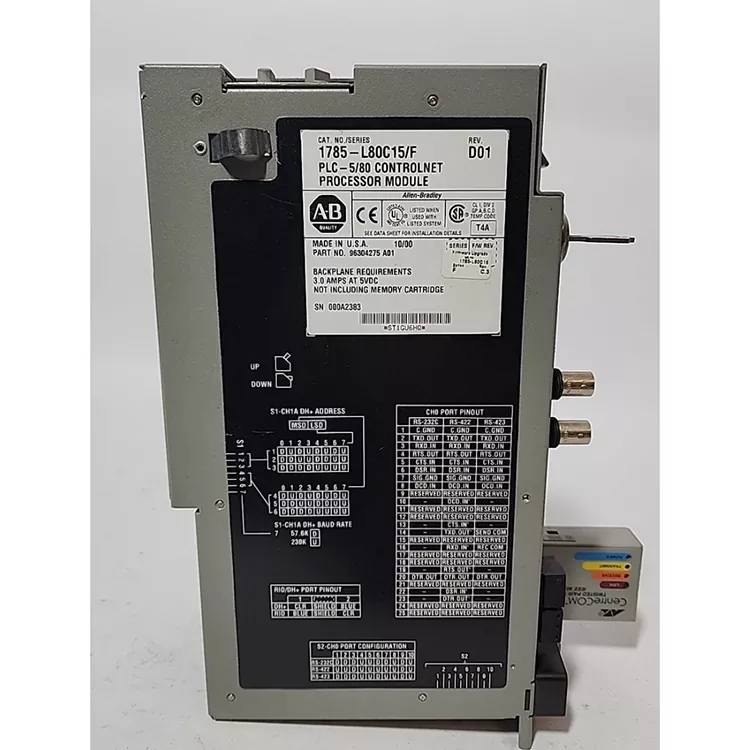

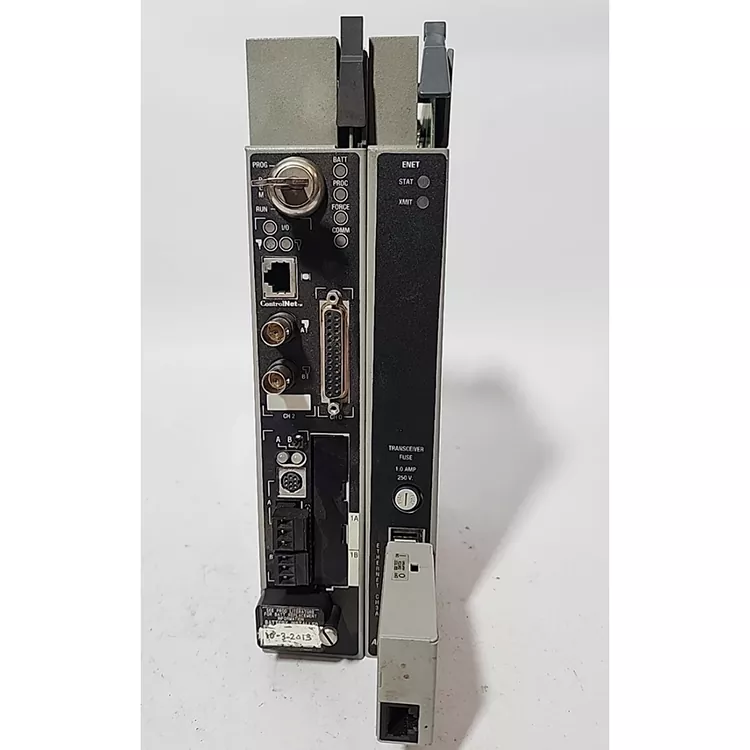

Allen Bradley 1785 L80C15

Die alte Produktionslinie wurde von DH+ auf ControlNet umgerüstet. Am problematischsten war, dass das Programm neu geschrieben und ein neuer Gerätesatz installiert werden musste. Feimu Technology ist sich dieses Problems als Qualitätslieferant mit langjähriger Erfahrung in der Aufrüstung industrieller Steuerungen bewusst. Dieser Allen Bradley 1785 L80C15 mit PLC-5-Architektur behält die ursprüngliche Essenz des Programms bei und kann ohne Umschreiben direkt übertragen werden; Es verfügt über eine integrierte ControlNet 1.5-Hochgeschwindigkeitsschnittstelle mit einem deterministischen Scan von 0,5 ms und kann in einem gemischten Netzwerkaufbau mit alten und neuen Netzwerken betrieben werden. Mit 100 KB RAM und 125 Gehäuseerweiterungen kann die verbesserte Leistung sogar ein höheres Niveau erreichen.

Bei der Umgestaltung alter Produktionslinien in Branchen wie der Automobil-, Metallurgie- und Chemieindustrie reicht ein einfacher Austausch des Prozessors aus.

Technische Spezifikationen

Kernvorteile und Verkaufsargumente

1. Leistungsstarke PLC-5-Steuerungsfähigkeit

Der Allen Bradley 1785 L80C15 gehört zur Prozessorreihe PLC-5/80 und eignet sich für komplexe Steuerungsaufgaben und groß angelegte Automatisierungsanwendungen. Vorteile:

Unterstützung für umfangreiche Steuerungsprogramme

Geeignet für die kollaborative Steuerung mehrerer Geräte

Bietet stabile Datenverarbeitungsfunktionen

2. Wartung der PLC-5-Systemkompatibilität

Für PLC-5-Produktionsanlagen, die noch in Betrieb sind:

Es ist keine umfassende Aktualisierung des Steuerungssystems erforderlich

Behalten Sie die ursprüngliche Steuerlogik bei

Reduzieren Sie die Kosten für die Geräterenovierung

Anwendbar für:

Wartung alter Produktionslinien

Ersatz von Auslaufmodellen

Verlängerung des Lebenszyklus von Industrieanlagen

3. Professionelle Model-Matching-Unterstützung

Aufgrund der großen Anzahl an Modellen der PLC-5-Serie ist vor dem Kauf Folgendes zu bestätigen:

Prozessormodell

SPS-Rack-Typ

Kommunikationsmethode

I/O-Konfiguration

Programmkompatibilität

Bieten Sie professionelle Auswahlunterstützung, um das Risiko von Kauffehlern zu reduzieren.

FAQ

F1.Was ist der Unterschied zwischen 1785 L80C15 und 1785 L80B?

Beide gehören zu den Prozessoren der SPS-5/80-Serie, die spezifischen Unterschiede in Bezug auf Hardwareversion, Kommunikationskonfiguration und Anwendungsumgebung sollten jedoch entsprechend der Systemkonfiguration bestätigt werden.

Bei der Auswahl sollte man Folgendes prüfen: das ursprüngliche Prozessormodell; Kommunikationsnetzwerk; Systemkonfiguration; Programmkompatibilität.

Q2. Welche Kommunikationsmodi werden unterstützt? Die Hauptunterstützungs-SPS - 5Systemkommunikation, einschließlich:

Der Data Highway Plus (DH+)

Remote-I/O

Die tatsächliche Unterstützung hängt von der Systemarchitektur ab.

Q3. Mit welcher Software wird programmiert?

Verwenden Sie die RSLogix 5-Software für:

Programmbearbeitung

Hochladen/Herunterladen

Online-Überwachung Fehlerdiagnose

Q4. Müssen wir das Programm nach dem Austausch neu schreiben?

Normalerweise ist keine Neuentwicklung des Programms erforderlich.

Wenn ein Backup-Programm vorhanden ist:

Laden Sie das Original-SPS-Programm herunter,

Stellen Sie die Kommunikationsparameter ein,

Überprüfen Sie die I/O-Konfiguration.

Führen Sie einen Lauftest durch;

Dann kann das System wiederhergestellt werden.

F5. Wie kann man feststellen, ob etwas nicht stimmt?

Überprüfen Sie den CPU-Status der Lampe

Testen Sie die SPS-Kommunikation

Überprüfungsprogramm ausgeführt

Überprüfen Sie die I/O-Antwort

Der Inspektionsprozess

Aussehenskontrolle:

Bestätigen Sie, dass das Produktmodell, das Etikett, das Gehäuse und die Schnittstelle vollständig sind und keine offensichtlichen Schäden vorliegen.

Modellvalidierung:

Überprüfen Sie das Modell Allen Bradley 1785 L80C15, die Hardwareinformationen und die PLC-5-Systemkompatibilität.

Elektrischer Test:

Überprüfen Sie den Stromversorgungsstatus des Moduls, den CPU-Betriebsstatus und die Anzeige der Kontrollleuchte.

Funktionstest:

Testlauf, Anwendungsprozessor, Sprechen, Lesen und Schreiben sowie SPS-Kommunikationsfunktion.

Kommunikationstest

Stellen Sie sicher, dass DH+, Remote I/O und andere Kommunikationsverbindungen normal sind.

Sendungskontrolle:

Erfassen Sie Testergebnisse, Produktfotos und antistatische, stoßfeste Verpackungssendungen.

Installationsprozess

System zur Bestätigung:

Bestätigen Sie, dass PLC-5-Rack, Leistungsmodul, Kommunikationsnetzwerk und Modulmodell übereinstimmen.

Kraftbetrieb:

Schalten Sie die Stromversorgung des Steuerungssystems aus, um eine sichere Installationsumgebung zu gewährleisten.

Modulinstallation:

Setzen Sie das 1785 L80C15-Prozessormodul SPS ein – 5 Rahmen entsprechend dem Steckplatz und fester Anschluss.

Die Linie mit Kommunikation

Überprüfen Sie die Verbindung erneut und stellen Sie sicher, dass die Kommunikationsleitungen DH + oder Remote I/O richtig angeschlossen sind.

Einschalten des Systems:

Schalten Sie das Gerät ein und prüfen Sie, ob die Prozessorstatusanzeige normal ist.

Anwendungskonfiguration und Test:

Verwenden Sie RSLogix 5, um eine Verbindung zum Prozessor herzustellen, Programme herunterzuladen und Kommunikations- und Steuerfunktionen zu überprüfen.

Validierung ausführen:

Bestätigen Sie den CPU-Laufstatus, die E/A-Reaktion und den Gerätebetrieb und schließen Sie die Installation ab.

Firmengarantie

Was sind die häufigsten Probleme beim Upgrade des abgekündigten Prozessors? Das Unternehmen führt vor jedem Versand drei Überprüfungen für jeden Allen Bradley 1785 L80C15 durch: Echtzeittests der Kompatibilität des alten Programms, vollständige Tests der ControlNet-Netzwerkkommunikation und 72-Stunden-Stresstests im Dauerbetrieb, um sicherzustellen, dass das Programm ausgeführt werden kann, das Netzwerk eine Verbindung herstellen kann und der Betrieb stabil ist.

Die Originalquelle kann zurückverfolgt werden, und wenn es innerhalb der Garantiezeit ein Qualitätsproblem gibt, kann es direkt ersetzt werden. Technische Ingenieure bieten kostenlose Anleitung zur Programmübertragung und Vernetzung. Wählen Sie einen zuverlässigen Lieferanten und die Modernisierung der Produktionslinie ist garantiert.
