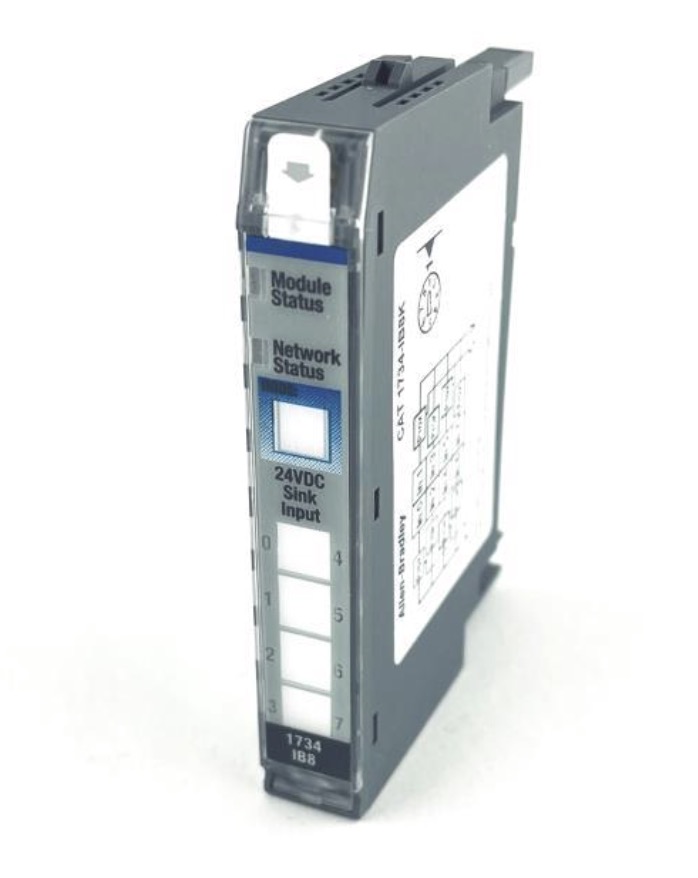

Herkömmliche zentrale Schaltschränke erfordern lange Kabelwege und einen hohen Materialverbrauch, was es schwierig macht, eine große Anzahl von Signalerfassungsmodulen in kompakten Gehäusen unterzubringen. Standard-Eingangsmodulen mangelt es oft an robuster Anti-Jitter-Leistung, was zu Fehlsignaltriggerung und Logikfehlern führt. Durch die Nutzung der verteilten POINT I/O-Architektur kann der Allen Bradley 1734-IB8K nahe an der Ausrüstung installiert werden, um die Verkabelungslänge zu minimieren. Sein hochdichtes 8-Kanal-Design spart Platz bei der Montage, während eine Entprellverzögerung von 0,5 ms vorübergehendes Rauschen herausfiltert, die Signalintegrität während der Übertragung an die SPS gewährleistet und durch Signalverlust verursachte Systemlogikanomalien verhindert.
Mit fast zwei Jahrzehnten Erfahrung im Export von Ersatzteilen für Industriesteuerungen ist Feimu Technology auf die Beschaffung originaler, nicht generalüberholter Module spezialisiert. Wir nutzen standardisierte eingehende und ausgehende Testverfahren sowie einen 12-Stunden-Reaktionsmechanismus für den technischen Support und bieten eine Komplettlösung für Herausforderungen, die von der Modellauswahl und -inbetriebnahme bis hin zur Lagerhaltung und Echtheitsprüfung reichen.
1. Sinkender Eingang, kompatibel mit PNP-Feldgeräten
Das 1734-IB8K ist ein sinkendes Eingangsmodul; Der Eingangskreis ist mit dem DC-Minuspol verbunden. Es erfordert PNP-Sensoren oder Drucktastenschalter im Feld, wobei das externe Gerät ein positives Spannungssignal an die Eingangsklemmen des Moduls liefert. Es ist mit gängigen 24-V-DC-Industriesensoren kompatibel. Es ist nicht mit NPN-Geräten kompatibel. Wir können bei der Überprüfung der Gerätetypen während der Auswahlphase behilflich sein, um Fehlkäufe zu verhindern.
2. 0,5 ms Entprellverzögerung zum Filtern von Störimpulsen
Das Modul verfügt über eine minimale Entprellverzögerung von 0,5 ms; Momentane Störimpulse mit einer Dauer von weniger als 0,5 ms werden automatisch unterdrückt. Vorübergehende Fehlsignale, die durch Werkstattvibrationen oder Kabelstörungen verursacht werden, werden von der SPS nicht erkannt, wodurch die Wahrscheinlichkeit von Programmfehlfunktionen auf Hardwareebene verringert wird, ohne dass zusätzlicher Filtercode erforderlich ist, der Steuerungsressourcen verbrauchen würde.
3. Keine integrierte Hardware-Zählfunktion
Das Modul selbst enthält keinen Hardwarezähler und dient ausschließlich der digitalen Signalerfassung. Wenn eine schnelle Impulszählung oder Frequenzmessung erforderlich ist, müssen die entsprechenden Berechnungen in der ControlLogix- oder CompactLogix-Steuerung programmiert werden; Für hochfrequente Zählanforderungen können wir ein spezielles Zählmodul empfehlen.
4. Schnelle Montage über DIN-Schienenclip
Es nutzt die branchenübliche DIN-Schienenmontagemethode und verfügt über einen abnehmbaren RTB (Removable Terminal Block) für die Verkabelung. Das Gerät ist kompakt und leicht und nimmt nur minimalen Platz im Rack ein, wodurch es sich ideal für wandmontierte Schaltschränke mit begrenztem Platzangebot oder an der Seite von Geräten montierte Remote-Stationen eignet.
5. Standard-Backplane-Stromverbrauchsparameter
Bei Stromversorgung über die POINTBus-Backplane (5 V DC) verbraucht das Modul 75 mA Betriebsstrom. Dieser Wert kann direkt bei der Planung der Stromkapazität für die gesamte Remote-Station verwendet werden und trägt dazu bei, Überlastungen der Backplane-Stromversorgung oder Kommunikationsunterbrechungen durch das Stapeln mehrerer Module zu verhindern.
| Attribut | Spezifikation |
| Produktserie | PUNKT-I/O |
| Modultyp | Digitales Eingangsmodul |
| Anzahl der Eingänge | 8 Punkte |
| Eingabetyp | DC-Sink-Eingang |
| Nenneingangsspannung | 24V DC |
| Spannungsbereich | Ungefähr 10 bis 28,8 V DC |
| Eingangsstrom | Ungefähr 2 bis 5 mA |
| Eingabeverzögerung | 0,5ms (Hardware + Software einstellbar) |
| POINTBus-Strom | 75 mA bei 5 V Gleichstrom |
| Betriebstemperatur | -20 bis 55℃ |
| Installationsmethode | DIN-Schiene |
| Schutzart | Schutzbeschichtet |
| Modulgewicht | Ungefähr 32g |
| Abmessungen (H×B×T) | Ungefähr 56×12×75,5 mm |
1. Vollständige Kompatibilität mit POINT I/O-Zubehör
Der Allen Bradley 1734-IB8K ist Teil der umfassenden POINT I/O-Produktlinie und kann mit Adaptern wie dem 1734-APB (DeviceNet) oder 1734-EPN (EtherNet/IP) gepaart werden, um Remote-Stationen zu bilden, wobei der Rückwandbus für den Datenaustausch zwischen Modulen genutzt wird.
2. Nahtlose Kompatibilität mit gängigen Logix-Steuerungen
Sobald das Netzwerk konfiguriert ist, lässt es sich nahtlos mit allen ControlLogix- und CompactLogix-SPSen verbinden. Die Softwarekonfiguration erkennt das Modul, ohne dass zusätzliche Plug-Ins erforderlich sind, und ermöglicht so den sofortigen Einsatz sowohl in neuen Projekten als auch bei Kapazitätserweiterungen oder Upgrades für vorhandene Geräte.
3. Standard-Remote-I/O-Bereitstellungsschema
Das verteilte Verbindungssystem besteht aus vier Schichten: dem zentralen Steuerungs-SPS-Schrank → EtherNet/IP-Industrieverkabelung → POINT I/O-Remote-Unterstationen in der Nähe der Ausrüstung → 1734-IB8K-Module für die Signalerfassung von Feldschaltern. Durch die Platzierung von I/O-Punkten in der Nähe von Produktionsanlagen werden lange Kabelwege erheblich reduziert, wodurch die mit der Verkabelung verbundenen Arbeits- und Materialkosten gesenkt werden.
4. Modulares Design vereinfacht zukünftige Nachrüstung
Im Gegensatz zu monolithischen, großen E/A-Racks erfordert der Ausfall eines einzelnen Moduls nur den Austausch dieses spezifischen Moduls und nicht die Demontage der gesamten Umspannstation. Dies reduziert die Ausfallzeiten für Wartungsarbeiten drastisch und erfüllt die Betriebsanforderungen kontinuierlicher Produktionslinien.
1.1. Verbinden Sie den 24-V-DC-Pluspol mit dem gemeinsamen Anschluss der Sensorstromversorgung.
1.2. Verbinden Sie das positive Ausgangssignalkabel des Sensors mit dem entsprechenden Eingangskanal (IN0 bis IN7);
1.3. Verbinden Sie den negativen gemeinsamen Anschluss des Sensors mit dem gemeinsamen DC-COM-Anschluss des Moduls.
1.4. Unterstützt nur standardmäßige 24-V-DC-Sensorgeräte; 12V-Niederspannungssensoren können vom Modul nicht erkannt oder ausgelesen werden.
Kompatible Drahtquerschnitte reichen von 0,5 mm² bis 1,5 mm² (entspricht 22 AWG bis 16 AWG); Es ist eine einheitliche Abisolierlänge von 8 mm erforderlich – eine unzureichende Länge führt zu schlechtem Kontakt, während eine übermäßige Länge das Risiko eines Kurzschlusses benachbarter Anschlüsse birgt.
3. Häufige Warnungen zu Verkabelungsfehlern
Das häufigste Problem ist die umgekehrte Polarität des Sensorausgangs, wodurch das Modul die Eingangssignale nicht erkennt und die Kanalanzeigelampen ausgeschaltet bleiben. Gerätemodelle sollten bei der Beschaffung bereitgestellt werden, damit Techniker die PNP/NPN-Typen im Voraus überprüfen können; Durch die Bereitstellung von Referenzdiagrammen während der Verkabelung vor Ort können Nacharbeiten während der Inbetriebnahme minimiert werden.
1. Erkennung der Verschiebung von Materialtransportgeräten
Mehrere 1734-IB8K-Module können in kompakten, seitlich montierten Schaltschränken installiert werden, um Signale von „Material-in-Place“-Näherungsschaltern zu erfassen. Das hochdichte 8-Kanal-Layout macht eine Schrankerweiterung überflüssig und liefert Echtzeit-Feedback zum Materialtransportstatus, wodurch eine stabile Sortierlogik in der Produktionslinie gewährleistet wird.
2. Kleinverpackungsanlagen: Zählung und Sensordatenerfassung
Lässt sich mit PNP-Zählsensoren vor Ort kombinieren, um durch mechanische Vibrationen verursachte vorübergehende Rauschimpulse herauszufiltern und so eine genaue Aufzeichnung der Produktanzahl zu gewährleisten. Eine Entprellverzögerung von 0,5 ms verhindert Doppelzählungen und reduziert so die Rate fehlerhaft verpackter Produkte.
3. Bedienkonsole: Zentralisierte Signalerfassung für Steuertasten
Die Start-/Stopp-, Reset- und Not-Aus-Tasten der Hauptsteuerkonsole sind direkt mit dem Modul verkabelt. Verteilte Umspannwerke werden lokal positioniert, wodurch die Notwendigkeit entfällt, Dutzende langer Kabel zurück zum zentralen Schaltschrank zu verlegen; Dies sorgt für eine saubere Verkabelung im Schrankinneren und erleichtert zukünftige Inspektionen.
1. Leuchtet grün: Die Stromversorgung der Rückwandplatine ist normal, die Modulkommunikation wird ohne Probleme erkannt; Es sind keine Maßnahmen erforderlich.
2. Vollständig ausgeschaltet: Die Stromversorgung der Rückwandplatine der Unterstation ist unterbrochen oder der Busstecker hat einen schlechten Kontakt. Überprüfen Sie die Stromversorgungs- und Backplane-Pins.
3. Durchgehend rot: Hardwareschaden oder Nichtübereinstimmung der Softwarekonfigurationsparameter; Wenn der Fehler nach dem erneuten Herunterladen der Konfiguration weiterhin besteht, ersetzen Sie das Gerät.
1. Leuchtet grün: Der Eingangsanschluss empfängt ein Gleichstromsignal >10 V; Schalter/Sensor befindet sich im Zustand „EIN“.
2. Bleibt aus: Eingangsspannung ist <3V DC (kein gültiges Signal); Überprüfen Sie die Sensor- und Kabelverbindungen.
1. Automatisches Scannen und Identifizieren von Modulen
Klicken Sie mit der rechten Maustaste auf den entsprechenden POINT I/O-Netzwerkadapter im Hardwarebaum der Software und wählen Sie „Module erkennen“; Das Programm erkennt automatisch den angeschlossenen 1734-IB8K und fügt ihn mit einem einzigen Klick hinzu.
2. Manuelles Hinzufügen von Modulen
Navigieren Sie im Hardwarekatalog zu 1734 POINT I/O → Digital Input; Wählen Sie das Modell 1734-IB8K aus und schließen Sie es manuell an den entsprechenden Adapter an. Geben Sie dann vor dem Speichern die Unterstationsadresse und die Backplane-Steckplatzparameter ein.
3. Technischer Support und Fragen und Antworten
Wenn während der Konfiguration Probleme wie Scanfehler, fehlende Kanaldaten oder Fehler-Popups auftreten, senden Sie einfach einen Software-Screenshot und die Hardwareliste der Unterstation. Unser technisches Personal wird innerhalb von 12 Stunden eine Lösung bereitstellen.

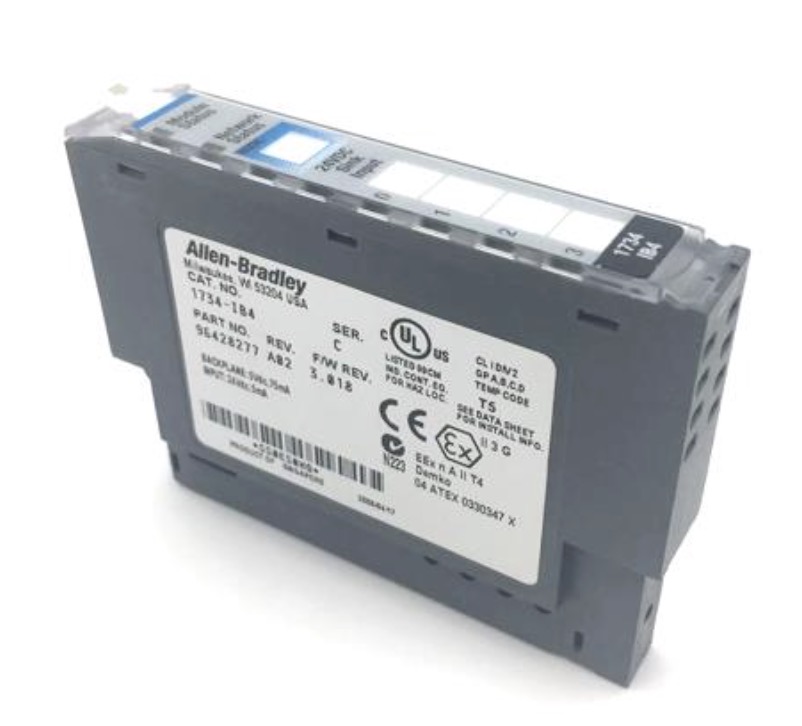

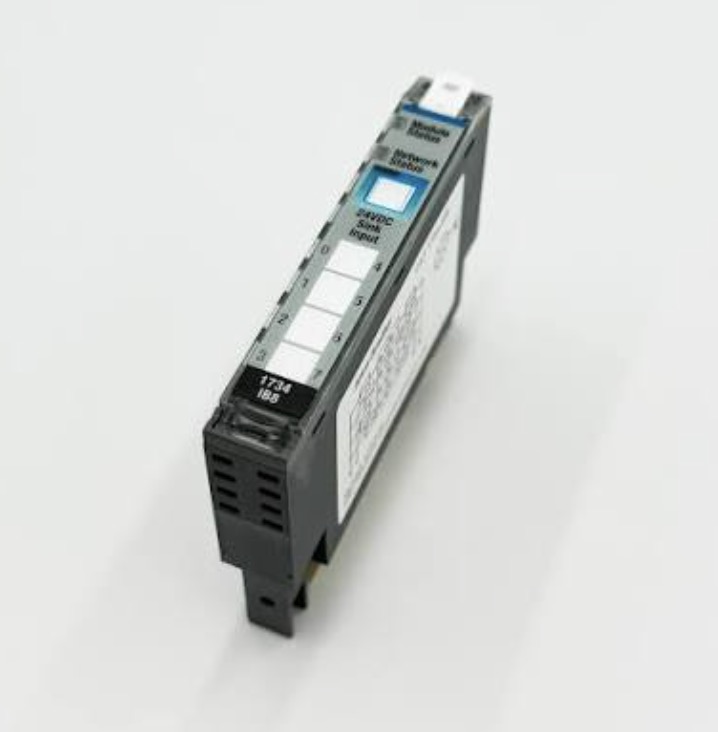

1. Gehäuse- und Etikettenüberprüfung
Das Originalmodulgehäuse verfügt über die standardmäßige grauweiße POINT I/O-Oberfläche mit einheitlicher Farbe und ohne Verfärbung oder den billigen, glänzenden Glanz, der für minderwertigen Kunststoff typisch ist. Das Modelletikett verwendet einen permanenten Hochtemperaturdruck. Der Text „1734-IB8K“ ist klar und vollständig, während gefälschte Etiketten häufig verschwommenen Text und Kanten aufweisen, die sich leicht ablösen oder ablösen lassen.
2. Inspektion des Klemmenblocks und des Rückwandplatinensteckers
Der mitgelieferte RTB (Removable Terminal Block) besteht aus echtem, starrem grauem Kunststoff und lässt sich reibungslos anschließen, ohne zu kleben. Der Rückwandbus verfügt über verdickte, vergoldete gerade Stifte, die sauber angeordnet sind – ohne Biegungen oder Oxidationsflecken –, während Fälschungen oft verzinnte Stifte verwenden, die im Langzeitbetrieb zu schlechtem Kontakt neigen.
3. Prüfung der konformen Leiterplattenbeschichtung
Original-Leiterplatten sind vollständig mit einer schützenden Schutzbeschichtung (feuchtigkeits- und staubdicht) beschichtet, die die Alterung der Schaltung in feuchten oder staubigen Umgebungen verlangsamt. Bei den meisten gefälschten Modulen fehlt diese Beschichtung, was bereits nach kurzer Einwirkung von Feuchtigkeit zu Stromkreislecks oder Signaldrift führt.
4. Gewichtsbasierte Identifizierung
Es gibt einen spürbaren Gewichtsunterschied zwischen Originalgeräten und Fälschungen desselben Modells. Wenn Sie nach der Installation unregelmäßige Kanalwerte oder ein ungewöhnliches Verhalten der Anzeigelampen feststellen, fotografieren Sie bitte die Vorder-, Rückseite und Rückwandplatinenstifte des Geräts und senden Sie diese zur Echtheitsprüfung an uns.
Jedes Allen Bradley 1734-IB8K-Gerät wird vor Verlassen des Lagers einer umfassenden manuellen Inspektion unterzogen. Ungetestete Module werden niemals direkt versendet. Die vollständigen Inspektionsschritte sind wie folgt:
1. Erste Sichtprüfung
Überprüfen Sie die Farbe des Gehäuses und die Klarheit des Etiketts. Überprüfen Sie die Pins des Rückwandplatinenbusses auf Biege- oder Stoßschäden. Stellen Sie sicher, dass der Klemmenblock keine Risse aufweist und der Verriegelungsmechanismus intakt ist.
2. Backplane-Kommunikationstest
Schließen Sie das Modul an eine Standard-POINT-I/O-Teststation an und schalten Sie es mit dem entsprechenden Adapter ein. Stellen Sie sicher, dass die Programmiersoftware die Hardware korrekt erkennt und keine Kommunikationsfehler vorliegen.
3. Vollständiger Signaltest für alle acht Kanäle
Verwenden Sie eine standardmäßige 24-V-DC-Signalquelle, um die Kanäle IN0 bis IN7 nacheinander auszulösen. Bestätigen Sie, dass die Signalerfassung (Ein/Aus-Status) für jeden Kanal normal ist und dass keine Einzelpunktfehler vorliegen.
4. Überprüfung der Entprell- und Verzögerungsparameter
Gerätetests der Eingangsreaktionslatenz bestätigen, dass der Hardware-Entprellwert stabil innerhalb des Standardbereichs von 0,5 ms bleibt und keine Parameterabweichung auftritt.
5. Inspektion der Kanalanzeigeleuchte
Jedes Eingangssignal wird einzeln ausgelöst, um zu überprüfen, ob die LED-Logik für jeden Kanal den OEM-Standards entspricht, um sicherzustellen, dass keine beschädigten oder nicht funktionierenden Anzeigeleuchten vorhanden sind.
6. Schutzverpackung und Versiegelung
Nach Abschluss der Tests wird das Gerät in einen speziell angefertigten, verdickten antistatischen Beutel und dann in einen fünfschichtigen Karton mit schützender Schaumstoffpolsterung gelegt; Es sind Etiketten mit der Seriennummer des Moduls und dem Testdatum angebracht.
1. Etablierte, zuverlässige Quelle für Originalersatzteile für Industriesteuerungen
Das 2005 in Jiangmen, Guangdong, gegründete Unternehmen liefert seit jeher Original-Industriesteuerungskomponenten von Rockwell, Siemens, GE und Schneider an Kunden in über dreißig Ländern. Wir handeln ausschließlich mit authentischen OEM-Produkten – verkaufen niemals generalüberholte, modifizierte oder gefälschte Module – und gewährleisten die vollständige Rückverfolgbarkeit unserer Lieferkette.
2. Spezieller Lagerbestand der POINT I/O-Serie
Mit über einem Jahrzehnt Spezialisierung auf die POINT I/O-Produktlinie verfügen wir über einen umfangreichen Bestand an gängigen digitalen Ein-/Ausgabe- und analogen Erfassungsmodulen. Für Fabriken, die mit unerwarteten Geräteausfällen konfrontiert sind, die einen dringenden Austausch erfordern, können wir den Lagerbestand überprüfen und den Versand noch am selben Tag arrangieren, wodurch Produktionsunterbrechungen minimiert werden.
3. Umfassender technischer Support
Unser Team verfügt über umfangreiche Erfahrung mit verteilten POINT I/O-Systemprojekten und unterstützt Kunden bei der Modellauswahl, Schaltplanreferenzen, Studio 5000-Konfigurationsanpassungen und Fehlerdiagnose. Wir beantworten technische Anfragen innerhalb von 12 Stunden und vollständige Antworten auf kommerzielle Angebote innerhalb von 24 Stunden.
4. One-Stop-Lieferung von kompatiblem Zubehör
Beim Kauf des 1734-IB8K können Sie gleichzeitig passende RTB-Klemmensockel, EtherNet/IP- oder DeviceNet-Netzwerkadapter und DIN-Schienenzubehör erwerben. Es ist nicht erforderlich, bei mehreren Anbietern einzukaufen; Wir liefern ein komplettes Hardwarepaket für die Gegenstelle in einer einzigen Bestellung.
A: Das Suffix „K“ gibt an, dass das Modul die Konformitätszertifizierung für bestimmte Regionen bestanden hat. Seine wichtigsten elektrischen Parameter, Kanalleistung und Softwarekonfiguration sind identisch mit der Standardversion; Sie sind direkt vor Ort austauschbar, ohne dass Programmänderungen erforderlich sind.
A: Ja, es wird vollständig unterstützt. Durch die Verbindung der zentralen Steuerungs-SPS mit der Feld-POINT-I/O-Station über EtherNet/IP-Industriekabel kann der 1734-IB8K in der Nähe der Ausrüstung installiert werden, um diskrete Signale lokal zu erfassen, wodurch die Verkabelungskosten erheblich gesenkt werden.
A: Bei Stromversorgung über die POINTBus-Backplane (5 V DC) hat das Modul einen Betriebsstrom von 75 mA; Dieser Wert kann direkt bei der Berechnung der Leistungskapazität für Mehrmodulstationen verwendet werden.
A: Ein Ausfall eines einzelnen Kanals kann die Signalisolationsleistung der Gruppe beeinträchtigen und Risiken wie Kurzschlüsse oder Signalübersprechen hervorrufen. Ein Weiterbetrieb mit einem fehlerhaften Kanal wird nicht empfohlen; Der Austausch der Einheit durch ein neues Modul gewährleistet die Langzeitstabilität des Gesamtsystems.
