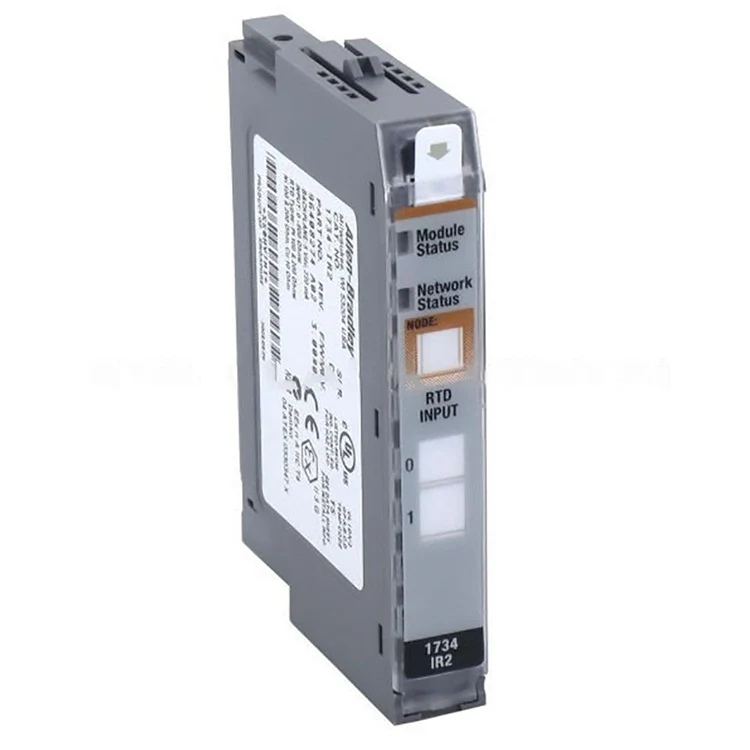

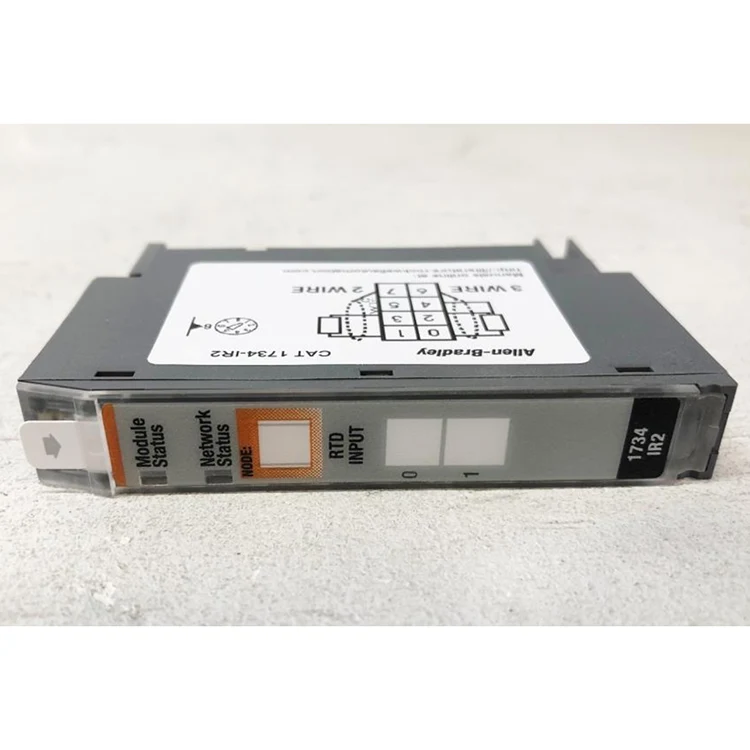

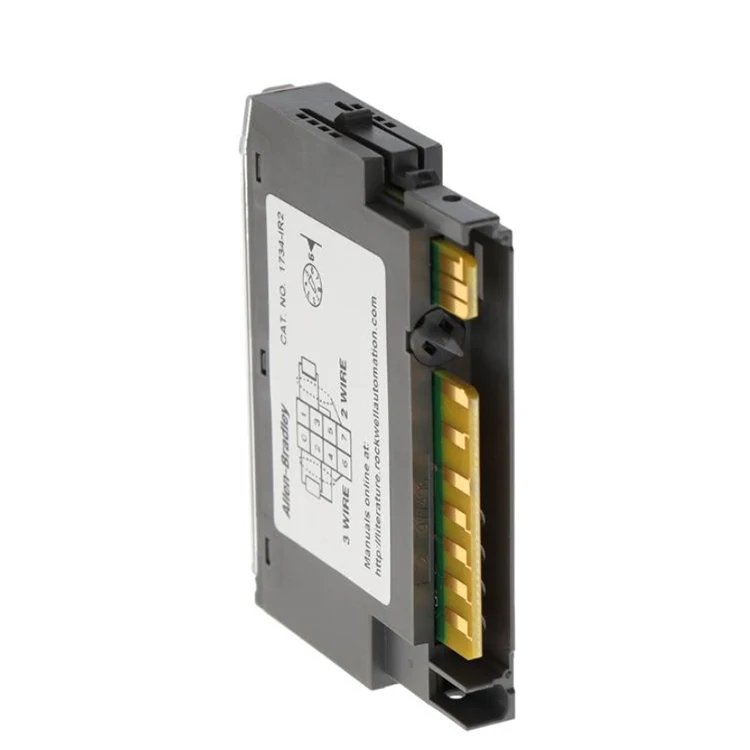

Allen Bradley 1734 IR2K

Feimu Technology, als Lieferant von Komponenten für die industrielle Automatisierung mit einer langen Geschichte, empfiehlt Allen Bradley 1734 IR2K wärmstens. Dieses Modul wird häufig in den Bereichen industrielle Temperaturerfassung und Prozesskontrolle eingesetzt, darunter Wärmebehandlungsanlagen, Kunststoffformmaschinen, Lebensmittelverarbeitungslinien, Verpackungsanlagen, Halbleiterfertigungsanlagen, chemische Prozesskontrolle, Energiesysteme und Temperaturüberwachung in automatisierten Produktionslinien. Es kann RTD-Temperatursignale vor Ort erfassen und in Kombination mit dem SPS-Steuerungssystem von Allen Bradley Temperaturüberwachung, Alarmbehandlung, PID-Steuerung und automatisierte Prozessregelung ermöglichen. Es eignet sich für Industrieumgebungen mit hohen Anforderungen an Messgenauigkeit und Systemzuverlässigkeit.

Produktvorteile

Die Hauptvorteile des Allen Bradley 1734 IR2K sind: hochpräzise RTD-Temperaturerfassung, miniaturisiertes Zweikanaldesign, Kompatibilität mit verschiedenen Sensortypen, starke Anpassungsfähigkeit an raue Umgebungen, umfassende Diagnosefunktionen und hohe Kompatibilität mit der Logix-Steuerungsplattform.

Produktparameter

Messbereich vom RTD-Typ

FAQ

Q1. Welche Verkabelungsmethoden werden unterstützt?

Dieses Modul unterstützt: 2-Draht-RTD-Verkabelung, 3-Draht-RTD-Verkabelung, 4-Draht-RTD-Verkabelung.

Mehrere Verdrahtungsmethoden können den Einfluss des Drahtwiderstands auf die Messergebnisse verringern und die Genauigkeit der Temperaturmessung über große Entfernungen verbessern.

Q2. Welche Softwarekonfiguration wird verwendet?

Normalerweise wird es über die folgende Software konfiguriert: Studio 5000 Logix Designer, RSLogix 5000.

Zu den konfigurierbaren Parametern gehören: Auswahl des RTD-Typs; Temperatureinheit; Eingabefilterung; Alarmeinstellungen; Kanaldiagnose.

Q3. Unterstützt es EtherNet/IP?

Der Allen Bradley 1734 IR2K selbst bietet keine direkte Ethernet-Schnittstelle. Die Kommunikation mit dem Netzwerkadapter erfolgt über POINTBus, z. B. 1734 AENT, 1734 AENTR. Wiederum über die EtherNet/IP-Verbindung mit CompactLogix- oder ControlLogix-SPS-Systemen.

Q4. Was sind die häufigsten Fehler?

Fehlerphänomen Mögliche Ursache

Abnormale Temperaturanzeige. Falsche Konfiguration des RTD-Typs

Große Temperaturschwankungen. Lose Verkabelung oder Leitungsstörung

Kanalalarm RTD-Bruch oder Kurzschluss

Keine Daten von der PLC POINTBus-Kommunikation abnormal

Modulstatusleuchte anormal. Stromversorgung oder Modulfehler

Große Temperaturabweichung Einfluss des Leitungswiderstands oder Alterung des Sensors

Inspektionsprozess

Ein qualifizierter Allen Bradley 1734 IR2K sollte folgende Anforderungen erfüllen:

Modell im Einklang mit der Bestellung

Kein optischer Schaden

Klare und vollständige Etiketten

Normale POINTBus-Kommunikation

Normalerweise erfassen beide Thermoelementkanäle Daten

LED-Status normal

SPS kann normal erkennen

Keine Hardwarealarme oder Diagnosefehler

Wenn eines der oben genannten Probleme auftritt, können Sie den Kundendienst in Anspruch nehmen. Wir unterstützen Sie bei der Lösung der Probleme.

Verbindungshandbuch

1734-IR2K unterstützt 2-Draht-, 3-Draht- und 4-Draht-RTD-Verbindungen. Jede Verdrahtungsmethode weist unterschiedliche Genauigkeitseigenschaften auf.

2-Draht-Verkabelung:

Beide Drähte werden an die Eingangsklemmen angeschlossen.

Die Verkabelung ist einfach. Die Genauigkeit ist am geringsten. Der Widerstand der Drähte wird zum Messwert addiert.

Es eignet sich für kurze Kabel (weniger als 10 Meter) oder Situationen, in denen die Genauigkeit nicht entscheidend ist.

3-Leiter-Verkabelung:

Ein Draht wird an einen Anschluss angeschlossen und die anderen beiden Drähte werden an den anderen Anschluss angeschlossen.

Es gleicht den Widerstand der Ausgleichsleitung aus. Die gebräuchlichste industrielle Methode.

Empfohlen für die meisten Anwendungen. Bei Strecken über 10 Meter geschirmte Kabel verwenden.

4-Draht-Verkabelung:

Jeder Anschluss ist mit zwei Drähten verbunden.

Die Genauigkeit ist am höchsten. Es eliminiert den Fehler des Drahtwiderstands.

Wird für hochpräzise Anwendungen oder lange Kabel (mehr als 30 Meter) verwendet.

Regeln für den Drahtwiderstand:

Maximaler Drahtwiderstand: 50 Ω für jeden Draht (3-Draht und 4-Draht).

Ein Überschreiten von 50 Ω führt zu Lesefehlern.

Verwenden Sie verdrillte, abgeschirmte Kabel. Die Schirmschicht ist nur modulseitig geerdet.

Überprüfung der Produktechtheit

Das Allen Bradley 1734 IR2K-Modul wird häufig gefälscht. Verwenden Sie die folgenden Prüfungen, um die Echtheit zu überprüfen.

Panelfarbe: Das Originalprodukt verwendet eine grauweiße Farbe, die mit der POINT I/O-Serie übereinstimmt. Fälschungen weisen häufig unterschiedliche Farbcodes oder glänzende Oberflächen auf.

Etikettenqualität: Das Originaletikett ist dauerhaft aufgedruckt und das Modell 1734-IR2K ist deutlich sichtbar. Fälschungen weisen häufig verschwommenen Text oder abgehobene Kanten auf.

Korrosionsschutzbeschichtung: Die Leiterplatte des Originalprodukts ist mit einer Korrosionsschutzbeschichtung versehen, um Feuchtigkeit und Korrosion zu verhindern. Bei Fälschungen fehlt diese Beschichtung oft.

Busstecker: Alle Pins müssen vergoldet und gerade sein. Fälschungen verwenden oft Zinnnadeln oder haben gebogene Nadeln.

Modulgewicht: Das 1734-IR2K-Modul des Originalprodukts wiegt etwa 32 Gramm. Fälschungen fühlen sich oft leichter an.
