Allen Bradley 1746-IG16

Feimu Technology hat als professioneller Zulieferer dieses Mal speziell ein Schlüsselmodul für ausländische Industrieautomatisierungspartner vorbereitet. Wie diejenigen, die Systeme konfiguriert haben, wissen, gibt es im Feld oft nur 220-V-Wechselstromsignale oder isolierte Gleichstromeingänge. Wenn sie direkt an die SPS angeschlossen sind, wird die Platine definitiv beschädigt. Daher empfehlen wir jedem dieses Eingangsmodul mit hoher Dichte, das sowohl Wechselstrom als auch Gleichstrom unterstützt. Auf diese Weise können Sie es direkt an das System anschließen, wenn Feldsignale mit unterschiedlichen Spannungspegeln konfrontiert werden, was Zeit und Aufwand spart.

Produktstruktur

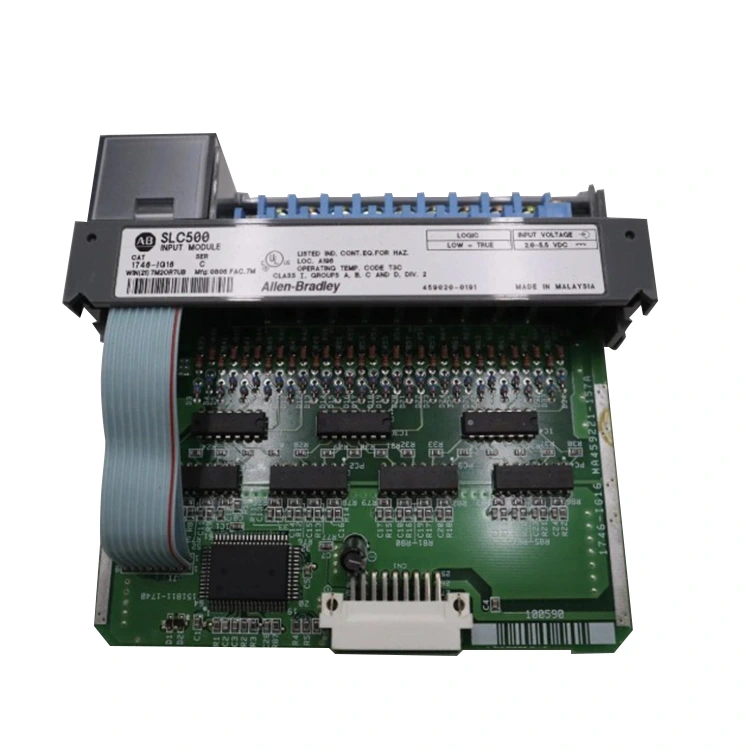

Jeder Eingangskanal dieses Allen Bradley 1746-IG16-Geräts ist mit hochohmigen Strombegrenzungswiderständen und Gleichrichterschaltungen ausgestattet. Es ist, als würde man am Signaleingangspunkt einen Kontrollpunkt setzen, der übermäßige Spannungen blockiert und Rauschen herausfiltert. Das Layout auf der Leiterplatte ist geräumig und wichtige Teile sind durch isolierende Beschichtungen geschützt, um zu verhindern, dass Staub und Feuchtigkeit Kurzschlüsse verursachen. Die 96-polige Backplane-Schnittstelle auf der Rückseite verfügt über verdickte und vergoldete Stifte mit ausgezeichneter Härte und Elastizität. Beim Einsetzen in die Grundplatte des Rahmens ist die Griffkraft besonders hoch. Selbst wenn die Werksvibrationen sehr stark sind, besteht kein Grund zur Sorge, dass ein schlechter Kontakt zu einer Signalunterbrechung führen könnte.

Produkteigenschaften

Viele Geräte vor Ort geben sowohl DC- als auch AC-Signale aus. Mit diesem Board müssen Sie nicht zwei verschiedene Module kaufen. Mit nur einem dieser Art können Sie alles bewältigen. Der Druck auf den Ersatzteilbestand wird sofort verringert. Ein weiteres bemerkenswertes Merkmal ist das „High-Density-Design“. 16 Punkte werden auf eine einzige Tafel gepackt. Für alte Schaltschränke mit ohnehin begrenztem Platzangebot ist das eine Rettung. Dadurch können Sie viel mehr Signale anschließen, ohne die Schrankgröße zu vergrößern.

Logistikvorteile

Beim Versand dieser Art von Modulen mit präzisen Stiften und langen rechteckigen Klemmenblöcken besteht die größte Sorge während des Transports darin, dass der gewalttätige Kurierdienst versehentlich diese Reihen goldener Stifte verbiegen oder den Kunststoff-Klemmenblock zerbrechen könnte. Für Feimu Technology ist die verwendete Verpackung äußerst professionell. Wir entfernen zunächst die Klemmenblöcke und verpacken sie separat. Dann legen wir den Hauptkörper des Moduls in einen antistatischen Beutel, wickeln ihn mit dickem Schaumstoff ein und umschließen die gesamte Einheit fest. Abschließend verpacken wir es in einen hochfesten Karton mit speziell entwickeltem Schaumstoff. Ganz gleich, ob Sie sich für den Seetransport oder den Lufttransport entscheiden, unsere Verpackung stellt sicher, dass sie mit geraden Stiften und intakten Klemmenblöcken bei Ihnen ankommt.

Verdrahtungsanleitung – AC- und DC-Eingangsanschlüsse

Der 1746-IG16 verwendet einen abnehmbaren Klemmenblock. Für einen zuverlässigen Betrieb ist die richtige Verkabelung unerlässlich. Befolgen Sie diese Richtlinien für AC- und DC-Anschlüsse.

Klemmenbelegung:

• Klemmen 0-15:Eingangskanäle 0-15.
• Terminal 16:Common (AC COM oder DC COM) für die Eingänge 0-7.
• Terminal 17:Gemeinsam (AC COM oder DC COM) für die Eingänge 8-15.
• Terminal 18:Nicht verwendet.
• Terminal 19:Nicht verwendet.

Verdrahtungsregeln für AC-Eingänge:

• Schließen Sie das AC-Heißkabel an die Eingangsklemme an.
• Schließen Sie den AC-Neutralleiter an die gemeinsame Klemme an.
• 132 V Wechselstrom nicht überschreiten. Bei Überschreitung wird der Eingangskreis beschädigt.
• Verwenden Sie für lange Strecken ein Twisted-Pair-Kabel oder ein abgeschirmtes Kabel.

Verdrahtungsregeln für DC-Eingänge:

• Schließen Sie das DC-Pluskabel an die Eingangsklemme an.
• Verbinden Sie das DC-Minuskabel mit der gemeinsamen Klemme.
• 60 V DC nicht überschreiten. Bei Überschreitung wird der Eingangskreis beschädigt.
• Polarität beachten. Eine Verpolung kann den Eingang beschädigen.

Häufiger Verkabelungsfehler:Mischen von AC- und DC-Signalen am gleichen gemeinsamen Anschluss. Jede Gruppe von 8 Eingängen teilt sich einen gemeinsamen Anschluss. Alle Eingänge in derselben Gruppe müssen denselben Spannungstyp verwenden (alle AC oder alle DC). Das Mischen von Wechselstrom und Gleichstrom in derselben Gruppe führt zu Kurzschlüssen.

Eingangskreisschutz – wie es funktioniert

Der Allen Bradley 1746-IG16 verfügt über integrierte Schutzschaltungen. Diese schützen das Modul und die SPS-Backplane vor Überspannung und Rauschen.

Schutzfunktionen:

• Hochohmige Strombegrenzungswiderstände:Begrenzen Sie den Strom auf sichere Werte. Vermeiden Sie Schäden durch Spannungsspitzen.
• Gleichrichterschaltungen:Wandeln Sie den Wechselstromeingang für den Optokoppler in Gleichstrom um. Dadurch können AC-Signale korrekt gelesen werden.
• Optische Isolierung:1500-V-Isolierung zwischen Feldsignalen und der SPS-Rückwandplatine. Schützt die CPU vor Überspannung.
• Filterkreise:Entfernen Sie Rauschen aus dem Eingangssignal. Verhindern Sie falsche Messwerte durch elektrische Störungen.

Was passiert bei einem Überspannungszustand:

• Wenn eine Spannung über 132 V AC angelegt wird, begrenzt der Strombegrenzungswiderstand den Strom.
• Bei anhaltender Überspannung kann der Widerstand überhitzen und ausfallen.
• Das Modul könnte beschädigt sein. Der Austausch ist die einzige Lösung.
• Überprüfen Sie vor dem Anschließen immer die Eingangsspannung.

Beispiel für eine Feldaufgabe:Ein Kunde schloss 240 V Wechselstrom an einen 1746-IG16-Eingang an. Das Modul rauchte und fiel sofort aus. Ursache: Das Modul ist für maximal 132 V AC ausgelegt. Fix: Modul ausgetauscht. Installierte einen Abwärtstransformator, um die Spannung auf 120 V AC zu reduzieren. Überprüfen Sie immer die Nennspannung, bevor Sie einen Eingang anschließen.

Häufig gestellte Fragen

F1: Kann ich AC- und DC-Signale auf demselben 1746-IG16-Modul mischen?

Ja, aber nicht in derselben Gruppe. Der 1746-IG16 verfügt über 16 Eingänge, die in zwei Gruppen zu je 8 Eingängen unterteilt sind. Gruppe 1 (Eingänge 0–7) teilt sich einen gemeinsamen Anschluss. Gruppe 2 (Eingänge 8-15) teilt sich einen weiteren gemeinsamen Anschluss. Sie können AC-Signale an Gruppe 1 und DC-Signale an Gruppe 2 anschließen. Sie können AC- und DC-Signale jedoch nicht innerhalb derselben Gruppe mischen. Alle Eingänge einer Gruppe müssen denselben Spannungstyp verwenden. Werden sie an derselben gemeinsamen Klemme gemischt, führt dies zu einem Kurzschluss und kann zur Beschädigung des Moduls führen.

F2: Was passiert, wenn ich 24 V DC an ein reines AC-Eingangsmodul anschließe?

Das Modul wird das Signal nicht richtig lesen. Die meisten reinen AC-Eingangsmodule benötigen zum Einschalten mindestens 85 V AC. Ein 24-V-DC-Signal liegt unter diesem Schwellenwert. Die LED bleibt aus und die SPS erkennt den Eingang nicht. Aus diesem Grund ist der 1746-IG16 nützlich. Es akzeptiert sowohl 120 V AC als auch 24 V DC auf demselben Modul, sodass Sie keine separaten Module für verschiedene Spannungstypen vorrätig haben müssen.

F3: Der Allen Bradley 1746-IG16 akzeptiert sowohl Wechselstrom als auch Gleichstrom, aber welche Spannung sollte ich verwenden?

Dies hängt von den Sensoren in Ihrem System ab. Verwenden Sie Wechselstromeingänge (100–132 V) für Wechselstrom-Näherungssensoren, Endschalter mit Wechselstromspulen oder Geräte, die bereits mit 120 V Wechselstrom betrieben werden. Verwenden Sie Gleichstromeingänge (10–60 V) für Gleichstrom-Näherungssensoren, fotoelektrische Sensoren oder Geräte mit 24-V-Gleichstromausgängen. Der 1746-IG16 beherrscht beides. Wählen Sie daher die Spannung, die zu Ihren Feldgeräten passt. Überschreiten Sie nicht 132 V Wechselstrom oder 60 V Gleichstrom.

F4: Kann ich ein vorhandenes reines AC-Modul durch das 1746-IG16 ersetzen?

Ja. Der 1746-IG16 ist Pin-kompatibel mit Standard-SLC 500-Eingangsmodulen. Es passt in denselben Gehäusesteckplatz und verwendet dieselben Klemmenblock-Verdrahtungspositionen. Überprüfen Sie jedoch die Nennspannung Ihrer vorhandenen Sensoren. Wenn sie mit 120 V Wechselstrom betrieben werden, funktioniert der 1746-IG16. Wenn sie mit 240 V Wechselstrom betrieben werden, ist der 1746-IG16 nicht geeignet. Verwenden Sie den 1746-IA16 für 240-V-AC-Anwendungen.

F5: Woher weiß ich, ob mein Eingangssignal Wechselstrom oder Gleichstrom ist?

Überprüfen Sie das Sensoretikett oder den Schaltplan. AC-Sensoren sind normalerweise mit „VAC“ oder „~“ gekennzeichnet. DC-Sensoren sind mit „VDC“ oder „−“ gekennzeichnet. Wenn Sie sich nicht sicher sind, messen Sie die Spannung mit einem Multimeter. Wechselspannung zeigt einen sinusförmigen Messwert an. Bei Gleichspannung wird ein konstanter Wert angezeigt. Raten Sie niemals. Falsche Spannung beschädigt das Modul. Der 1746-IG16 akzeptiert beides, Sie müssen jedoch immer noch wissen, welche Spannung Sie anschließen, um ihn an die richtige gemeinsame Klemme anzuschließen.
