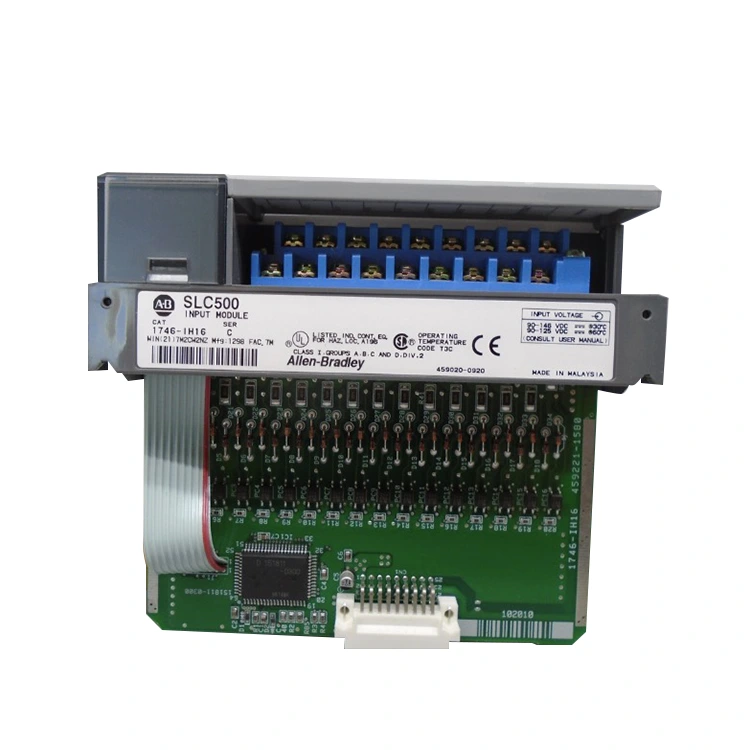

Als professioneller Lieferant engagiert sich Feimu Technology intensiv im Bereich der Ersatzteile für Industriesteuerungen. Unser Allen Bradley 1746-IH16, ein 16-Punkt-DC-Eingangsmodul mit hoher Dichte, das speziell für die industrielle Hochgeschwindigkeitssteuerung entwickelt wurde, passt genau zum Allen Bradley SLC 500-Steuerungssystem. Es löst die dringenden Probleme des Ausfalls von Eingangsmodulen und des Mangels an Ersatzteilen in alten Systemen. Wir kontrollieren die Qualität während des gesamten Prozesses streng.
Unsere tatsächliche Messung hat ergeben, dass das herausragendste Merkmal von 1746-IH16 sein Kanaldesign mit hoher Dichte ist. Im Gegensatz zu den alten 4-Punkt- und 8-Punkt-Eingangsmodulen erreicht es 16 Kanäle auf demselben Rack-Platz und ermöglicht so den Anschluss von mehr Sensoren, wodurch deutlich Platz im Schaltschrank eingespart wird. Es eignet sich besonders für Industriestandorte mit begrenztem Platzangebot. Als Lieferant, ein Unternehmen, das sich intensiv mit industrieller Steuerung beschäftigt, sind wir uns der Probleme bei der Modernisierung alter Systeme und dem Austausch von Ersatzteilen bewusst. Dieses Modul erfordert keine Rack-Modifikation und kann direkt an das SLC 500-System angepasst werden. Es ist einfach zu bedienen und reduziert die Austausch- und Debugging-Zeit erheblich.
Darüber hinaus ist die optische Isolationstechnologie ein weiteres Highlight. Es kann das Logiksystem vor Ort effektiv vom SPS-System trennen. Im Falle von Kurzschlüssen in externen Leitungen oder Hochspannungseinbrüchen kann es die wertvolle CPU wirksam schützen und Schäden an den Kernkomponenten mit extrem starker Schutzleistung vermeiden. Es löst vollständig die Probleme von Geräteschäden, die durch Signalstörungen und Leitungsfehler vor Ort verursacht werden.
|
Parametername |
Spezifische Spezifikationen |
|
Produktmodell |
Allen Bradley 1746-IH16 |
|
Produktserie |
Allen Bradley SLC 500-Serie |
|
Modultyp |
16-Punkt-DC-Eingangsmodul mit hoher Dichte |
|
Eingangssignal |
24V DC |
|
Reaktionsgeschwindigkeit |
Millisekundenebene |
|
Schlüsseltechnologie |
Optische Isolationstechnologie |
|
Anti-Interferenz-Fähigkeit |
Starke Anti-Gleichtaktinterferenz |
|
Anwendungsplattform |
Allen Bradley SLC 500-Steuerungssystem |
Die Leistung des 1746-IH16 ist äußerst stabil. Es ist speziell für den Empfang von 24-V-DC-Signalen konzipiert und verfügt über eine extrem schnelle Reaktionsgeschwindigkeit. Sobald die bauseitigen Lichtschranken bzw. Endschalter ansprechen, kann dieser innerhalb weniger Millisekunden den Status an die CPU übertragen, ohne dass die Logiksteuerung beeinträchtigt wird. Es eignet sich für industrielle Hochgeschwindigkeitssteuerungsszenarien.
Der wichtigste Punkt ist, dass seine Anti-Interferenz-Fähigkeit extrem stark ist. Selbst wenn die Verkabelung vor Ort lang ist und die Spannung eine leichte Dämpfung aufweist, kann der Ein-Aus-Zustand des Signals genau bestimmt werden, und es kommt nicht zu Situationen, in denen das Signal stark schwankt und die CPU zu einer falschen Beurteilung führt. Die von uns gelieferten Produkte sind alle brandneu und zeichnen sich durch eine stabile Leistung und einen reibungslosen Betrieb aus. Sie lösen die Schwachstellen alter Module mit langsamer Reaktion und schlechter Entstörung vollständig und stellen sicher, dass das System jedes Signal vom Standort stabil empfangen kann.
Aufgrund unserer Praxiserfahrung verfügt das Modul Allen Bradley 1746-IH16 über ein äußerst breites Einsatzspektrum. Zu den gebräuchlichsten gehören die Produktzählung an Verpackungslinien, die Endschaltererkennung für Montagemaschinen und die Integration fotoelektrischer Sensoren in Materialfördersysteme. Solange es ein Szenario gibt, in dem vor Ort Schaltsignale – wie zum Beispiel Tastenbetätigungen, Positionseintreffen, Objektübergänge etc. – zur logischen Steuerung an die SPS übertragen werden müssen, ist dieses Modul die erste Wahl.
Es handelt sich um den Kernsensor für die Systemwahrnehmung von Vor-Ort-Aktionen, kompatibel mit verschiedenen Industrieszenarien basierend auf dem SLC 500-System. Ob es darum geht, Ersatzteile für alte Systeme zu ersetzen oder neue Systeme zu unterstützen, es lässt sich perfekt anpassen. Gleichzeitig ist das Produkt erschwinglich im Preis und weist eine hohe Wirtschaftlichkeit auf. Als professioneller Anbieter ermöglichen wir jedem, hochwertige Eingangsmodule zu optimalen Kosten zu beziehen.
Der 1746-IH16 vereint 16 Eingangspunkte in einem einzigen Modul. Dies ist eine bedeutende Verbesserung gegenüber älteren 4-Punkt- und 8-Punkt-Eingangsmodulen.
| Vergleich | 1746-IH16 | Älteres 8-Punkte-Modul | Älteres 4-Punkte-Modul |
|---|---|---|---|
| Eingabepunkte pro Modul | 16 Punkte | 8 Punkte | 4 Punkte |
| Benötigte Module für 16 Eingänge | 1 Modul | 2 Module | 4 Module |
| Slots erforderlich | 1 Steckplatz | 2 Steckplätze | 4 Steckplätze |
| Verdrahtungsdichte | Hoch | Medium | Niedrig |
| Am besten für | Schränke mit begrenztem Platzangebot | Allgemeine Anwendungen | Systeme mit freien Steckplätzen |
Für Systeme mit begrenztem Rack-Platz bietet der 1746-IH16 eine praktische Lösung. Durch die Verwendung eines Moduls anstelle von vier werden Rack-Steckplätze für andere Funktionen frei. Dies ist besonders wertvoll bei älteren SLC 500-Systemen, bei denen es schwierig sein kann, Ersatzgehäuse zu finden.
Der 1746-IH16 ist für die Hochgeschwindigkeitssteuerung konzipiert. Seine Eingangsverzögerung ist deutlich schneller als bei Standard-Eingangsmodulen.
Vergleich der Reaktionszeiten:
Wann sollten Hochgeschwindigkeitseingänge verwendet werden:
Beispiel für eine Feldaufgabe:Ein Kunde verwendete ein Standard-8-ms-Eingangsmodul für ein sich schnell bewegendes Förderband. Teile flogen zu schnell vorbei. Die SPS hat einige Teile übersehen. Die Zählung war ungenau. Ersetzt durch einen 1746-IH16. Die 0,5-ms-Reaktion erfasste jeden Teil. Die Zählgenauigkeit wurde auf 100 % zurückgesetzt.
Der Allen Bradley 1746-IH16 verwendet einen abnehmbaren Klemmenblock. Die richtige Verkabelung gewährleistet einen zuverlässigen Betrieb und eine genaue Signalerkennung.
Klemmenbelegung:
Verdrahtungsregeln:
Häufiger Verkabelungsfehler:Anschließen eines 12-V-DC-Sensors an den Eingang. Der 1746-IH16 benötigt für den EIN-Zustand mindestens 15 V. Ein 12-V-Signal wird möglicherweise nicht erkannt. Verwenden Sie immer 24-V-DC-Sensoren oder überprüfen Sie vor dem Anschließen die Sensorausgangsspannung.
Der 1746-IH16 verfügt über eine Diagnose-LED für jeden der 16 Eingangskanäle. Bei eingebautem Modul sind die LEDs auf der Frontplatte sichtbar.
LED-Verhalten:
Diagnosekontrollen:
Allen Bradley 1746-IH16-Module werden häufig gefälscht. Verwenden Sie diese Prüfungen, um die Authentizität zu überprüfen.
Wenn das Modul falsche Messwerte anzeigt oder sich die LEDs ungewöhnlich verhalten, besteht der Verdacht einer Fälschung. Kontaktieren Sie Feimu Technology mit Fotos zur Überprüfung.
Feimu Technology versendet keine ungetesteten Module. Jeder 1746-IH16 durchläuft den folgenden Verifizierungsprozess, bevor er unser Lager verlässt.
Testberichte sind auf Anfrage erhältlich. Senden Sie eine E-Mail an sales@feimutech.com, um eine Kopie des Testberichts Ihres Moduls zu erhalten.
Feimu Technology mit Sitz in Jiangmen, Guangdong, ist seit 2005 ein engagierter Lieferant von Komponenten für die industrielle Automatisierung. Wir konzentrieren uns auf eines: Kunden dabei zu helfen, ihre Produktionslinien mit zuverlässigen Ersatzteilen und ehrlichem Service am Laufen zu halten.
F: Kann der Allen Bradley 1746-IH16 direkt mit allen SLC 500-Steuerungssystemen kompatibel sein?
A: Es wurde speziell für das Allen Bradley SLC 500-System entwickelt und kann direkt mit dieser Serie von Steuerungssystemen kompatibel sein. Der Austausch der alten Module erfordert keine Modifikation des Rahmens. Die Verkabelung ist einfach und Techniker, die mit dem SLC 500-System vertraut sind, können den Austausch schnell durchführen.
F: Kann die optische Isolationstechnologie die CPU effektiv schützen?
A: Die optische Isolationstechnologie kann das Logiksystem vor Ort effektiv vom SPS-System trennen. Bei externen Kurzschlüssen oder Hochspannungseinbrüchen kann es die Übertragung von Fehlern blockieren und so die CPU vor Schäden schützen. Das Modul verfügt außerdem über eine hohe Stoßfestigkeit.
F: Wie effektiv ist die Anti-Interferenz-Leistung?
A: Der Allen Bradley 1746-IH16 weist eine extrem hohe Beständigkeit gegen Gleichtaktstörungen auf. Selbst wenn die Verkabelung im Feld lang ist und die Spannung leicht abnimmt, kann der Ein-Aus-Zustand des Signals ohne Signalschwankungen oder Fehleinschätzungen genau identifiziert werden, sodass er für komplexe Industrieumgebungen geeignet ist.
