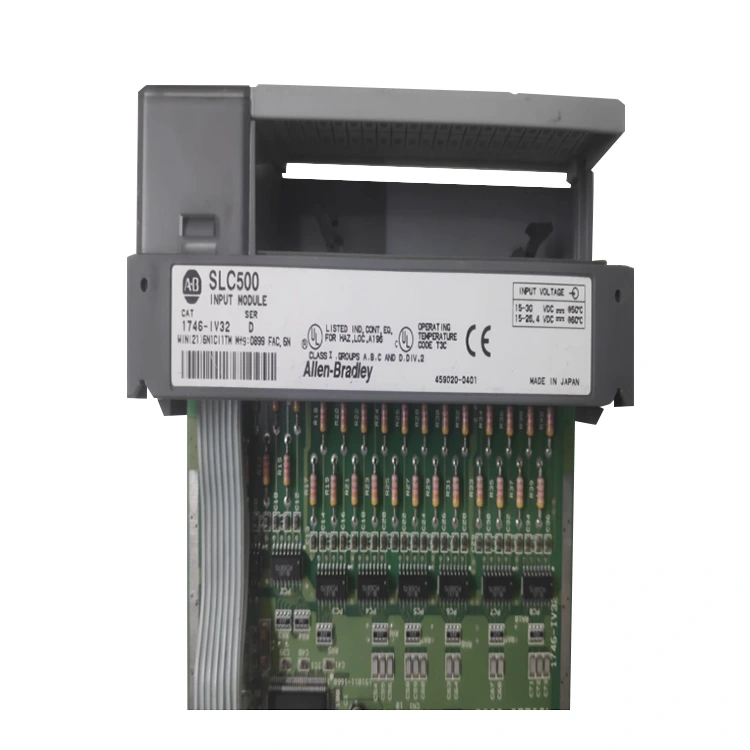

Diesmal haben wir unseren ausländischen Freunden im Bereich der industriellen Automatisierung ein äußerst kompaktes Modul speziell für das Rockwell Automation SLC 500-System mitgebracht – das digitale 32-Punkt-DC-Eingangsmodul Allen Bradley 1746-IV32. Wie diejenigen, die SPS-Systeme konfiguriert haben, wissen, ist der Platz im Schrank äußerst begrenzt. Wenn wir alle 32 Schaltsignale auf einer einzigen Platine sammeln könnten, wäre das eine enorme Platzersparnis. Als professioneller Lieferant empfiehlt Ihnen Feimu Technology dieses hochdichte und äußerst zuverlässige DC-Eingangsmodul, mit dem Sie eine große Anzahl von Sensorsignalen vor Ort anschließen können, ohne das Volumen des Schranks zu erhöhen.
Die Leiterplatte im Inneren dieses 1746-IV32 verwendet eine mehrschichtige Verdrahtungstechnologie und die Optokoppler sind übersichtlich angeordnet. Jeder Eingangskanal verfügt über eine eigene unabhängige Filterschaltung, die das gesamte Rauschen auf den Feldlinien herausfiltern und nur die echten Schaltsignale an die CPU weiterleiten kann. Die Rückwandschnittstelle auf der Rückseite besteht aus einer Reihe vergoldeter Stifte mit guter Härte und Elastizität. Beim Einsetzen in das SLC 500-Rack ist die Klemmkraft sehr hoch und es besteht kein Grund zur Sorge, dass es sich löst, selbst wenn die Werksvibrationen stark sind.
Sein Gehäuse setzt den robusten Stil der alten PLC-Modelle von AB fort. Die schwarze, flammhemmende Kunststoffschale ist besonders dick und fühlt sich bei Berührung sehr massiv an. Die Frontplatte ist besonders schlicht gestaltet, mit dicht aufgedruckten Zahlen von 0 bis 31, eine für jeden Eingabepunkt, und einer Reihe von Statusleuchten daneben, die hellgrün und gut sichtbar leuchten. Der abnehmbare Klemmenblock oben ist sein charakteristisches Design. Es ist sehr praktisch, es für die Verkabelung abzutrennen und dann wieder anzuschließen, um es einzuschalten. Insgesamt handelt es sich um eine sehr klassische und praktische Industrie-Brettkarte.
Das Allen Bradley 1746-IV32 ist ein digitales 32-Punkt-DC-Eingangsmodul für das SLC 500-System. Es bietet eine hohe Eingangsdichte für den Anschluss von Feldsensoren und Schaltern. Informationen zur ordnungsgemäßen Konfiguration finden Sie in diesen Spezifikationen.
| Parameter | Spezifikation |
|---|---|
| Produktmodell | Allen Bradley 1746-IV32 |
| Produkttyp | Digitales DC-Eingangsmodul |
| Kompatibles System | SLC 500 (1746-Chassis) |
| Anzahl der Eingänge | 32 Punkte |
| Eingangsspannung | 24 V DC nominal (15 V bis 28 V DC) |
| Eingangsstrom | 7 mA typisch bei 24 V DC |
| Eingabegruppierung | 4 Gruppen à 8 Punkte |
| Eingabeverzögerung (Aus nach Ein) | 0,5 ms typisch |
| Eingabeverzögerung (Ein bis Aus) | 1 ms typisch |
| Leckstrom im ausgeschalteten Zustand | Maximal 0,5 mA |
| Spannungsschwellenwert im eingeschalteten Zustand | > 15V DC |
| Spannungsschwellenwert im ausgeschalteten Zustand | < 5V DC |
| Isolierung | Optische Isolierung (500 V zwischen Feld und Backplane) |
| Stromaufnahme der Rückwandplatine | 85mA bei 5V DC |
| Verlustleistung | Maximal 1,5 W |
| Betriebstemperatur | 0°C bis 60°C |
| Lagertemperatur | -40°C bis 85°C |
| Relative Luftfeuchtigkeit | 5 % bis 95 % (nicht kondensierend) |
| Zertifizierungen | UL, cUL, CE |
Der 1746-IV32 verwendet einen abnehmbaren Klemmenblock (RTB). Die 32 Eingabepunkte sind in 4 Gruppen zu je 8 Punkten unterteilt. Jede Gruppe verfügt über ein eigenes gemeinsames (COM-)Terminal.
Klemmenbelegung:
Verdrahtungsregeln:
Beispiel für eine Feldaufgabe:Ein Kunde hat Sensoren von verschiedenen Stromversorgungen an dieselbe Gruppe angeschlossen. Die Eingaben zeigten intermittierende Messwerte. Ursache: Unterschiedliche Versorgungsspannungen führten zu Erdschleifenströmen. Fix: Sensoren je nach Stromversorgung in verschiedene Gruppen eingeteilt. Die Messwerte wurden stabil.
Der 1746-IV32 verfügt über eine Diagnose-LED für jeden der 32 Eingangskanäle. Bei eingebautem Modul sind die LEDs auf der Frontplatte sichtbar.
LED-Verhalten:
Diagnosekontrollen:
Der 1746-IV32 erweitert das SLC 500-System um 32 Eingabepunkte. Jeder Eingabepunkt erhöht die Scanzeit geringfügig. Berechnen Sie die Auswirkung auf die gesamte SPS-Abtastzeit.
Auswirkungen auf die Scanzeit:
Berechnung der vollständigen System-Scan-Zeit:
Beispielrechnung:
Allen Bradley 1746-IV32-Module werden häufig gefälscht. Verwenden Sie diese Prüfungen, um die Authentizität zu überprüfen.
Wenn das Modul falsche Messwerte anzeigt oder sich die LEDs ungewöhnlich verhalten, besteht der Verdacht einer Fälschung. Kontaktieren Sie Feimu Technology mit Fotos zur Überprüfung.
Feimu Technology ist in der Stadt Jiangmen, Provinz Guangdong, China, tätig. Das Unternehmen wurde 2005 gegründet und hat Automatisierungskomponenten an Kunden in über 30 Ländern geliefert. Feimu Technology liefert seit vielen Jahren Allen Bradley PLC-Ersatzteile. Es gibt einige zerlegte Teile auf dem Markt, bei denen die Anschlusslöcher der Klemmenblöcke mit Kupferoxidpulver gefüllt sind oder die Schrauben verrostet sind und sich nicht festziehen lassen. Wir sind anders. Bei jedem 1746-IV32, den wir erhalten, testen unsere Ingenieure mit professionellen Schraubendrehern die Lockerheit der Schrauben jedes Anschlusslochs und führen außerdem Batch-Ein-Aus-Tests an den Punkten durch.
Kontaktinformationen:
E-Mail: sales@feimutech.com
WhatsApp: +86 13358323579
Website: www.feimuplc.com
Reaktionszeit: Innerhalb von 24 Stunden. Technische Fragen werden in der Regel innerhalb von 12 Stunden beantwortet. Geben Sie bei der Kontaktaufnahme die Seriennummer des Moduls und die Anwendungsdetails an.
A: Ja. Der 1746-IV32 kann in jedem Steckplatz des SLC 500-Chassis installiert werden (außer Steckplatz 0, der für die Stromversorgung reserviert ist). Das Modul wird beim Einschalten des Systems automatisch vom Prozessor erkannt. Für die Steckplatzzuweisung ist keine manuelle Konfiguration erforderlich.
A: Das 1746-IV32 ist ein sinkendes Eingangsmodul. Dies bedeutet, dass der Eingangskreis mit der negativen Seite der Gleichstromversorgung verbunden ist. Der Sensor oder Schalter liefert die positive Spannung an den Eingangsanschluss. Die meisten 24-V-DC-Sensoren mit NPN-Ausgängen sind kompatibel. Verwenden Sie für PNP-Sensoren ein stromlieferndes Eingangsmodul wie das 1746-IV16.
A: Nein. Alle Eingänge des 1746-IV32 sind für 24 V DC (Bereich 15 V bis 28 V) ausgelegt. 12-V-Gleichstromsignale erreichen möglicherweise nicht den EIN-Schwellenwert und werden nicht erkannt. Verwenden Sie separate Module für unterschiedliche Spannungsebenen. Schließen Sie außerdem keine Sensoren mit unterschiedlichen Spannungen an denselben gemeinsamen Gruppenanschluss an. Dies führt zu Erdschleifenproblemen.
