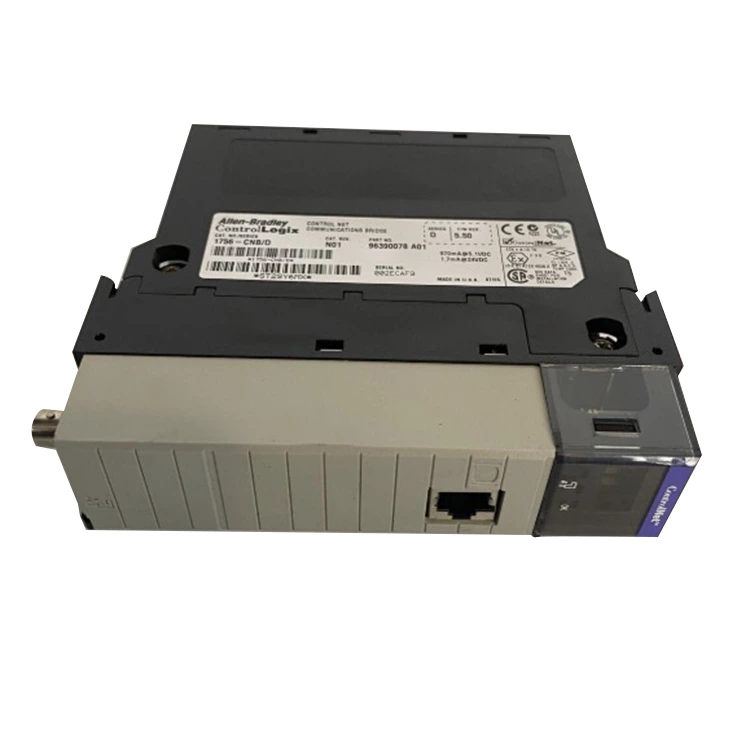

Allen Bradley 1756-CNB

ControlNet-Grundlagen – Warum es immer noch wichtig ist

ControlNet ist ein deterministisches Netzwerkprotokoll. Im Gegensatz zu Standard-Ethernet garantiert ControlNet die Datenübertragung innerhalb einer festgelegten Zeit. Dies ist für sicherheitskritische und Bewegungssteuerungsanwendungen unerlässlich.

Hauptmerkmale von ControlNet:

• Deterministische Kommunikation:Die Daten werden innerhalb einer garantierten Zeit geliefert. Keine Kollisionen. Keine Verzögerungen.
• Redundante Medienunterstützung:Der 1756-CNB verfügt über zwei BNC-Anschlüsse. Verwenden Sie beide für eine redundante Verkabelung. Fällt ein Kabel aus, läuft die Kommunikation über das zweite Kabel weiter.
• Fernstrecke:Bis zu 1000 Meter pro Segment. Bis zu 5000 Meter mit Repeatern.
• Geplante und außerplanmäßige Daten:Kritische Kontrolldaten nutzen eine geplante Kommunikation. Unkritische Daten (z. B. HMI-Meldungen) nutzen eine außerplanmäßige Kommunikation.

Warum ControlNet immer noch verwendet wird:

• Viele große Fabriken installierten ControlNet in den 2000er Jahren. Der Austausch des gesamten Netzwerks ist teuer.
• Prozesssteuerung und Bewegungssteuerung erfordern häufig eine deterministische Kommunikation.
• ControlNet bietet in Umgebungen mit hoher elektromagnetischer Strahlung eine bessere Störfestigkeit als Ethernet.
• Der 1756-CNB wird in bestehenden Systemen eingesetzt. Neue Systeme nutzen typischerweise Ethernet/IP, ältere Systeme benötigen jedoch Ersatzteile.

Netzwerkplanung – Knoten, Kabellänge und Repeater

Eine ordnungsgemäße Netzwerkplanung ist für den zuverlässigen ControlNet-Betrieb von entscheidender Bedeutung. Verwenden Sie diese Richtlinien, um Ihr Netzwerk zu planen.

Empfohlene Kabeltypen:

• Verwenden Sie für ControlNet ein RG-6-Koaxialkabel (75 Ω).
• Belden 88760 oder gleichwertig wird empfohlen.
• Verwenden Sie kein RG-58-Kabel (50 Ω). Es kommt zu Signalreflexionen.
• Schließen Sie beide Enden mit 75-Ω-Abschlusswiderständen ab. Verwenden Sie Allen Bradley 1786-TCT oder ein gleichwertiges Produkt.

Beispiel für eine Feldaufgabe:Ein Kunde verwendete RG-58-Kabel in einem ControlNet-Netzwerk. Das System hatte zeitweise Kommunikationsfehler. Module würden zufällig aus dem Netzwerk verschwinden. Ursache: Nichtübereinstimmung der Kabelimpedanz. Fix: Alle Kabel durch RG-6 ersetzt. An beiden Enden gekündigt. Die Kommunikation stabilisierte sich sofort.

Kompatibilität der Firmware-Version

Der Allen Bradley 1756-CNB verfügt über verschiedene Firmware-Versionen. Ältere Versionen funktionieren möglicherweise nicht mit neuerer RSLogix 5000-Software. Überprüfen Sie vor der Installation die Firmware-Kompatibilität.

Was Feimu vor dem Versand tut:

• Jeder 1756-CNB wird in einem ControlNet-Testnetzwerk getestet.
• Die Firmware-Version wird überprüft und aufgezeichnet.
• Wenn der Kunde eine erforderliche Firmware-Version angibt, prüfen wir diese vor dem Versand.
• Sollte die Firmware für das Kundensystem zu alt sein, empfehlen wir ein alternatives Modul (1756-CNBR oder 1756-ENBT).

Hinweis zum Firmware-Upgrade:Die 1756-CNB-Firmware kann nicht vor Ort aktualisiert werden. Es wird werkseitig in das Modul eingebrannt. Die einzige Möglichkeit, eine neuere Version zu erhalten, besteht darin, ein Modul mit der neueren Firmware zu kaufen. Feimu kann Ihnen dabei helfen, die richtige Version für Ihr System zu ermitteln.

Festlegen der Knotenadresse und häufige Fehler

Der 1756-CNB verfügt über zwei Drehschalter auf der Vorderseite. Diese legen die Knotenadresse fest. Die korrekte Einstellung der Knotenadresse ist für den Netzwerkbetrieb von entscheidender Bedeutung.

Einstellung der Knotenadresse:

• Die beiden Drehschalter sind mit „TENS“ und „UNITS“ beschriftet.
• Der TENS-Schalter stellt die Zehnerstelle (0-9) ein.
• Der UNITS-Schalter stellt die Einheitenziffer (0-9) ein.
• Gültige Knotenadressen: 1 bis 99.
• Knoten 0 ist für den Netzwerkmaster (Scheduler) reserviert.

Häufige Fehler:

• Beide Schalter auf 0 stellen:Das ist ungültig. Knoten 0 ist für I/O-Module nicht zulässig.
• Doppelte Adressen:Zwei Module mit derselben Knotenadresse im selben Netzwerk verursachen Kommunikationsfehler.
• Vergessen, die Schalter einzustellen:Das Modul verwendet die Standardadresse, wenn keine Schalter gesetzt sind. Der Standardwert ist 0. Dies ist ungültig.
• Adresse im eingeschalteten Zustand ändern:Die Drehschalter werden beim Einschalten gelesen. Wenn Sie sie ändern, während das Modul mit Strom versorgt wird, ändert sich die Adresse nicht. Nach dem Wechsel ausschalten und wieder einschalten.

Empfohlene Praxis:

1. Planen Sie alle Knotenadressen vor der Installation.
2. Schreiben Sie die Knotenadresse mit einem Permanentmarker auf das Modul. Dies erleichtert die zukünftige Wartung.
3. Schalten Sie das Gehäuse aus, bevor Sie Knotenadressen ändern.
4. Belassen Sie für den Netzwerkplaner immer Knoten 0.

Modulstatus-LEDs und Diagnose

Der 1756-CNB verfügt über mehrere LEDs auf der Vorderseite. Diese liefern unmittelbare Statusinformationen ohne Programmierterminal.

Überprüfung der Produktechtheit

Allen Bradley 1756-CNB-Module werden häufig gefälscht. Verwenden Sie diese Prüfungen, um die Authentizität zu überprüfen.

• Farbe der Frontplatte:Originalmodule verwenden eine bestimmte beige-graue Farbe, die der ControlLogix-Familie entspricht. Fälschungen haben oft einen anderen Farbton oder eine andere glänzende Oberfläche.
• Etikettenqualität:Originaletiketten sind permanent aufgedruckt und die Modellnummer 1756-CNB ist deutlich sichtbar. Gefälschte Etiketten haben häufig verschwommenen Text oder blättern an den Rändern ab.
• Drehschalterqualität:Original-Drehschalter sind fest und haben eine positive Rastung. Fälschungen haben oft lose oder klebrige Schalter.
• Qualität des BNC-Anschlusses:Echte BNC-Anschlüsse sind vergoldet und passen sicher auf Kabel. Bei Fälschungen werden häufig minderwertige Steckverbinder verwendet, die lose sind.
• Modulgewicht:Original 1756-CNB wiegt etwa 0,35 kg. Fälschungen fühlen sich oft leichter an.
• Firmware-Aufkleber:Originalmodule haben einen kleinen Aufkleber mit der Firmware-Version. Bei Fälschungen fehlt dieser Aufkleber oft.

Wenn das Modul nach ordnungsgemäßer Konfiguration eine rote OK-LED anzeigt, besteht der Verdacht einer Fälschung. Kontaktieren Sie Feimu Technology mit Fotos zur Überprüfung.
