Allen Bradley 1756-IF16

Die industrielle analoge Signalerfassung stellt häufig praktische Herausforderungen dar, wie z. B. schwache, störanfällige Signale, durch Erdpotenzialunterschiede verursachte Messwertschwankungen, Schwierigkeiten bei der Anpassung an unterschiedliche Betriebsbedingungen und systemweite Störungen aufgrund von Einzelkanalausfällen. Standard-Analogmodule – oft eingeschränkt durch einzelne Betriebsarten, schlechte Störfestigkeit und begrenzte Anpassungsfähigkeit – erfüllen häufig nicht die Anforderungen einer präzisen Produktionssteuerung. Der Allen Bradley 1756-IF16 behebt diese Schwachstellen durch Funktionen wie Multimode-Eingangsumschaltung, unabhängige Kanalkonfiguration sowie hardwarebasierte Abschirmung und Isolierung und schafft so ein Gleichgewicht zwischen Vielseitigkeit und spezieller Leistung.

Feimu Technology nutzt umfangreiche Erfahrungen im Bereich der Ersatzteile für Industriesteuerungen und konzentriert sich auf die Beschaffung von Originalprodukten statt auf die Herstellung von Hardware. Durch strenge Eingangsinspektionen, standardisierte Ausgangsprüfungen und praktischen technischen Support helfen wir Kunden, häufige Beschaffungsprobleme zu vermeiden – wie gefälschte oder minderwertige Waren, Kompatibilitätsprobleme und hohe Wartungskosten – und unterstützen gleichzeitig eine Vielzahl von Szenarien, einschließlich der Integration neuer Systeme, des Austauschs älterer Geräte und der Erweiterung der Systemkapazität.

Produktparameter

Interne Hardwarearchitektur und Anti-Interferenz-Design

1. Hochpräzise A/D-Wandlung für die Signalerfassung auf niedrigem Niveau

Der Allen Bradley 1756-IF16 verfügt über einen hochpräzisen A/D-Umwandlungschip in Industriequalität mit Erfassungsalgorithmen, die für schwache analoge Signale in industriellen Umgebungen optimiert sind. Es erfasst präzise Spannungs- und Stromsignale mit niedriger Amplitude, die zu Dämpfung neigen, und eliminiert die Verzerrungen und Wertschwankungen, die häufig bei Standardmodulen auftreten. Dies gewährleistet eine grundlegende Erfassungsgenauigkeit und eignet sich daher für eine Vielzahl von Präzisionserfassungs- und Überwachungsanwendungen.

2. Umfassende Abschirmung und Isolierung zur Beseitigung elektromagnetischer Störungen

Das Modul verfügt über eine strenge Abschirmungs- und Isolationsstruktur, die die Feldsignalerfassungskanäle physisch von den SPS-Logik-Steuerschaltungen trennt. Diese Isolierung auf Hardwareebene blockiert elektromagnetische Störungen von Frequenzumrichtern (VFDs), Hochleistungsmotoren und Leitungsrauschen und löst so wirksam häufige Probleme wie Analogsignaldrift und Datenungenauigkeit in komplexen Betriebsumgebungen.

3. Verdickte vergoldete Rückwandplatine für stabile Kommunikation

Der Backplane-Bus-Steckverbinder verfügt über einen verstärkten Vergoldungsprozess, der eine hervorragende Leitfähigkeit, Oxidationsbeständigkeit und Haltbarkeit bei wiederholten Steckzyklen bietet. Entwickelt für langfristige Kompatibilität mit ControlLogix-Racks, sorgt es für eine stabile Buskommunikation und verhindert Kontaktprobleme oder Kommunikationsunterbrechungen, die durch wiederholtes Einsetzen/Entfernen oder längeren Betrieb in alternden Racks verursacht werden.

4. Mehrere Verkabelungsmodi, kompatibel mit verschiedenen Sensoren

Ein einziges Modul unterstützt Single-Ended-, Differenzial- und Hochgeschwindigkeits-Verkabelungsmodi und bietet Platz für Standardsensoren, weitreichende Erfassungsgeräte und dynamische Hochgeschwindigkeitssignalgeräte. Es passt sich ohne Hardware-Änderungen an unterschiedliche Feldbedingungen an, wodurch die Vielfalt der erforderlichen Ersatzmodule erheblich reduziert und der Lagerdruck wirksam verringert wird.

Detaillierte Anwendungsszenarien für die drei Eingabemodi

1. Single-Ended-Eingangsmodus (16 Kanäle)

Geeignet für Standardanwendungen, bei denen Sensor und Modul eine gemeinsame Masse haben. Es ermöglicht die Nutzung aller 16 Erfassungskanäle für eine maximale Kanalauslastung. Dies ist der Standardverdrahtungsmodus für Routineprojekte, der hauptsächlich für die allgemeine Prozesssteuerung und die Erfassung von Standardanalogsignalen (z. B. Temperatursensoren) verwendet wird.

2. Differenzeingangsmodus (8 Kanäle)

Konzipiert für Anwendungen mit Erdpotenzialunterschieden, langen Verkabelungsentfernungen oder komplexen elektromagnetischen Umgebungen. Es eliminiert effektiv Erdschleifenstörungen und behebt Messwertschwankungen, die durch die Übertragung über lange Kabel verursacht werden. Damit eignet es sich ideal für die Erfassung großer Entfernungen im Freien und die Geräteüberwachung in Werkstattumgebungen mit hohem Lärmpegel.

3. Hochgeschwindigkeits-Eingangsmodus (4 Kanäle)

Dieser Modus konzentriert sich auf extrem hohe Signalaktualisierungsraten und ist speziell für sich schnell ändernde dynamische Signale konzipiert. Es erfüllt die strengen Echtzeitanforderungen von Anwendungen wie Bewegungssteuerung und Hochgeschwindigkeits-Prozessparameterüberwachung und gewährleistet Signalsynchronisation und keine Datenlatenz bei Hochgeschwindigkeitsvorgängen.

Vorteile der Softwarekonfiguration und des Betriebs

1. Kompatibilität mit gängiger Konfigurationssoftware

Das Modul unterstützt die Konfiguration über zwei gängige offizielle Softwarepakete – RSLogix 5000 und Studio 5000 Logix Designer. Es ist mit der überwiegenden Mehrheit der ControlLogix-Systemarchitekturen kompatibel, ohne dass zusätzliche Adapter-Plugins erforderlich sind, wodurch eine nahtlose Integration und Anpassung an die Standardprogrammierungs- und Debugging-Workflows der Ingenieure gewährleistet wird.

2. Unabhängige, granulare Kanalkonfiguration

Jeder Kanal ermöglicht die unabhängige Konfiguration von Signaltyp, Messbereich, Filterfrequenz, Alarmschwellen und Kalibrierungsparametern für technische Waagen. Dies ermöglicht eine individuelle Anpassung an unterschiedliche Sensoren und Signalparameter, ohne dass einheitliche Einstellungen für das gesamte Gerät erforderlich sind, und eignet sich daher ideal für komplexe Projekte mit gemischten Sensortypen.

3. Anpassbare Abtastraten für bestimmte Betriebsbedingungen

Die Signalaktualisierungsraten können bei Bedarf angepasst werden und verfügen über integrierte RTS-Einstellungen (Real-Time Sampling). Ingenieure können Parameter flexibel an die Betriebszyklen der Feldgeräte und die Anforderungen an die Prozessgenauigkeit anpassen und dabei die Genauigkeit der Datenerfassung mit der Systemeffizienz in Einklang bringen, um einer Vielzahl von Steuerungsszenarien gerecht zu werden, von Hochgeschwindigkeits- bis hin zu Niedriggeschwindigkeitsanwendungen.

Praxisbezogener industrieller Anwendungsfall

In einem Automatisierungssystem für die Abwasseraufbereitung erfasst der Allen-Bradley 1756-IF16 analoge Echtzeitsignale von Feld-pH-Sensoren und überträgt die hochpräzisen konvertierten Daten an die ControlLogix-SPS. Basierend auf voreingestellten Prozessparametern führt die SPS Berechnungen durch, um automatisch Start/Stopp und Betriebsfrequenz von Dosierpumpen zu steuern und so den pH-Wert des Abwassers präzise zu regulieren. Dieser vollautomatische Regelungsprozess mit geschlossenem Regelkreis ersetzt herkömmliche manuelle Prüf- und Einstellmethoden, wodurch Arbeits- und Wartungskosten gesenkt werden und gleichzeitig die Stabilität und Standardisierung des Abwasseraufbereitungsprozesses erheblich verbessert wird.

Standardisiertes Feldbetriebs- und Wartungshandbuch

1. Routinewartungsprotokolle

Das Modul sollte in einem versiegelten, trockenen Schaltschrank untergebracht werden, wobei der Schwerpunkt auf Feuchtigkeitsschutz liegt, da Feuchtigkeit im Anschlussbereich leicht zu Analogsignaldrift führen kann. Überprüfen Sie regelmäßig den festen Sitz der Kabelklemmen. Analoge Signale reagieren sehr empfindlich auf Kontaktwiderstände und lose Verbindungen können direkt zu Datenanomalien und Signalverzerrungen führen.

2. Techniken zur Fehlerbehebung bei Kanälen

Wenn ein einzelner Kanal Datenanomalien oder „Außerhalb des Bereichs“-Fehler aufweist, besteht keine Notwendigkeit, das Modul sofort auszutauschen. Tauschen Sie stattdessen zunächst die Kanalverkabelung aus und überprüfen Sie die Softwarekonfigurationsparameter. Die meisten Fehler sind auf Sensorprobleme, Verkabelungsfehler oder nicht übereinstimmende Parameter zurückzuführen. Das Ausschließen von Peripherieproblemen vor der Diagnose eines Hardwarefehlers verhindert unnötige Ersatzkosten.

3. Anforderungen an die Langzeitlagerung

Trennen Sie bei einer längerfristigen Außerbetriebnahme die Stromversorgung und reinigen Sie die Oberfläche des Moduls von Staub. Legen Sie das Modul in einen antistatischen, versiegelten Beutel und lagern Sie es in einer trockenen, temperaturkontrollierten Umgebung, frei von korrosiven Stoffen und starken elektromagnetischen Störungen. Dies verhindert wirksam die Oxidation der Pins und die Verschlechterung der Schaltung durch Feuchtigkeit und gewährleistet so die Stabilität für zukünftige Einsätze.

Verkabelungskonformität und Softwarekonfigurationsschritte

1. Spezifikationen für die Auswahl von Klemmenblöcken

Der Allen Bradley 1756-IF16 verfügt über keinen Klemmenblock; Ein 36-poliges RTB-Zubehör (Removable Terminal Block) muss separat ausgewählt werden. Zu den gängigen kompatiblen Modellen gehören: die 1756-TBCH (Käfigfederklemme), die eine schnelle Verdrahtung ohne Schraubendreher ermöglicht; und der 1756-TBS6H (Schraubklemmenanschluss), geeignet für standardmäßige industrielle Verkabelungsanwendungen. Die Auswahl sollte auf den spezifischen Betriebs- und Wartungsanforderungen vor Ort basieren.

2. Standardisierte Verkabelungsverfahren

Verwenden Sie für die analoge Signalübertragung geschirmte Twisted-Pair-Kabel und erden Sie den Kabelschirm nur an einem Ende des Moduls. Halten Sie einen Mindestabstand von 30 cm zwischen analogen Signalkabeln und Stromleitungen ein, um Störungen durch Stromkreise zu vermeiden. Verwenden Sie Drahtquerschnitte zwischen 0,5 und 1,5 mm² (22 und 16 AWG) mit einer Standardabisolierlänge von 8 und 10 mm, um sichere Verbindungen und zuverlässigen Kontakt zu gewährleisten.

3. Standard-Konfigurationsworkflow für Studio 5000

Schritt 1: Fügen Sie das Modul 1756-IF16 zum E/A-Konfigurationsbaum der Software hinzu. Schritt 2: Wählen Sie den Signaltyp (Spannung/Strom) und den Messbereich für jeden Kanal. Schritt 3: Konfigurieren Sie den Eingangsmodus (Single-Ended, Differential oder High-Speed) basierend auf den Anwendungsanforderungen. Schritt 4: Aktivieren Sie die digitale Filterung und legen Sie nach Bedarf hohe/niedrige Alarmschwellen fest. Schritt 5: Laden Sie die Konfiguration auf den Controller herunter und überprüfen Sie, ob die Kanalwerte normal sind, bevor Sie das System in Betrieb nehmen.

Fehlerbehebung bei der LED-Statusanzeige

1. Status der PWR-Anzeige (Strom).

Ein konstantes grünes Licht zeigt eine normale Modulstromversorgung an; Es ist keine Aktion erforderlich. Wenn die Anzeige aus ist, ist kein Strom vorhanden. Überprüfen Sie den Stromversorgungsstatus des ControlLogix-Systems und überprüfen Sie die Rückwandplatinenverbindung auf Lockerheit oder Fehler.

2. Statusanzeige „OK“.

Ein durchgehend grünes Licht zeigt einen normalen Betrieb ohne Fehler an; Ein durchgehend rotes Licht weist auf einen Hardwarefehler oder einen Konfigurationsfehler hin. Versuchen Sie, das Gerät aus- und wieder einzuschalten, um es zurückzusetzen. Wenn der Fehler jedoch weiterhin besteht, muss das Modul ausgetauscht werden. Ein blinkendes Licht zeigt an, dass sich das Modul im Modus „Warten auf Konfiguration“ befindet; Der normale Betrieb kann durch Herunterladen des entsprechenden Konfigurationsprogramms wiederhergestellt werden.

3. Kanalstatusanzeigen

Ein durchgehend grünes Licht zeigt die korrekte Kanalkonfiguration und die genaue Signalerfassung an; Ein durchgehend rotes Licht weist auf ein Signal außerhalb des Bereichs oder eine Kanalanomalie hin und erfordert eine schrittweise Überprüfung des Sensorbereichs, des Verkabelungsstatus und der Softwarekonfigurationsparameter.

Methoden zur Authentizitätsüberprüfung

1. Außen- und Gehäusedetails

Originalgeräte verfügen standardmäßig über das „greige“ (grau-beige) Gehäuse der ControlLogix-Serie, das sich durch einheitliche Farbe und eine glatte, hochwertige Oberfläche auszeichnet; Fälschungen weisen häufig Farbabweichungen, ungewöhnlichen Oberflächenglanz oder raue Gehäusestrukturen auf. Originalmodule wiegen bei gleichmäßiger Gewichtsverteilung etwa 0,22 kg, während Fälschungen in der Regel leichter sind und sich dünn oder schlecht konstruiert anfühlen.

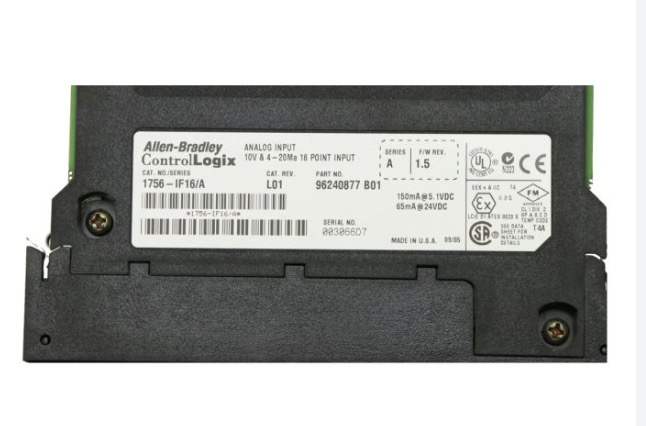

2. Etiketten- und Terminaldetails

Echte Modelletiketten zeichnen sich durch einen gestochen scharfen, dauerhaften Druck mit glatten, flachen Kanten aus, die sich nicht ablösen. Der Klemmenblock verfügt über das graue steckbare Design des Originalherstellers mit Schrauben, die sich reibungslos drehen lassen, ohne zu kleben oder abzureißen. Bei Fälschungen werden häufig minderwertige Kunststoffkomponenten und schlecht verarbeitete Metallteile verwendet.

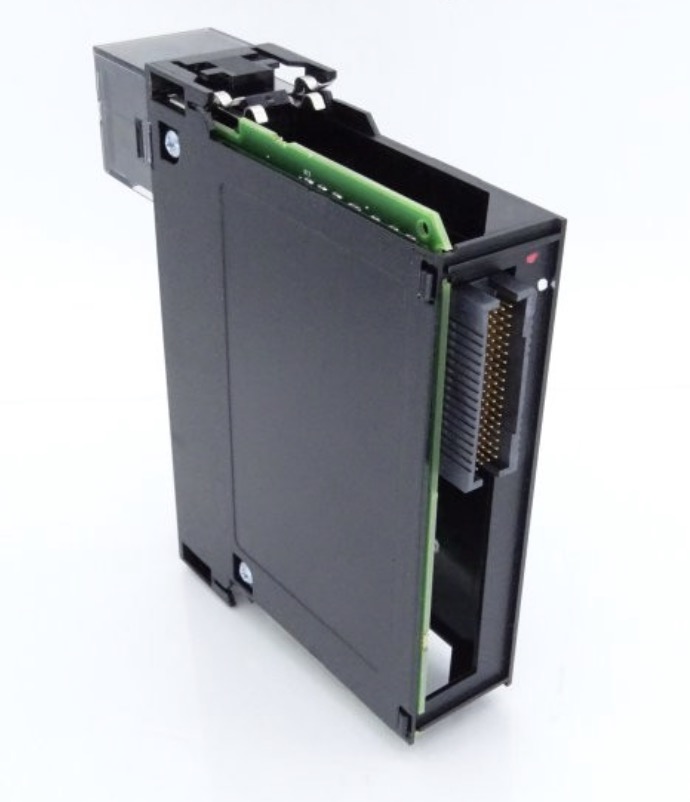

3. Details zu den Rückwandplatinen-Pins

Echte Backplane-Pins verfügen über eine dicke Vergoldung und sind sauber ausgerichtet, gerade und frei von Oxidation oder schwarzen Flecken; Fälschungen verwenden oft verzinnte Stifte, die anfällig für Oxidation und Verformung sind, was mit der Zeit zu einem schlechten Kontakt führt.

Vorteile der Feimu-Technologieversorgung

1. Garantiert authentische Lieferung

Unser 2005 in Jiangmen, Guangdong, gegründetes Unternehmen verfügt über jahrelange Erfahrung im Export von Ersatzteilen für Industriesteuerungen. Wir liefern seit langem echte Industriesteuerungskomponenten von Marken wie Rockwell, Siemens, GE und Schneider in über 30 Länder weltweit. Alle Allen-Bradley 1756-IF16-Geräte sind originale Fabrikprodukte – frei von Aufarbeitung, Modifikation oder Fälschung – und vollständig rückverfolgbar. 2. Umfassende Tests vor dem Versand

Jedes Modul wird vor dem Versand einer tatsächlichen Spannungs- und Stromsignalprüfung unterzogen. Wir überprüfen die Genauigkeit der Datenerfassung, die Kommunikationsstabilität und die Alarmfunktionen Kanal für Kanal. Durch die strikte Einhaltung der technischen OEM-Spezifikationen verhindern wir den Versand von Modulen mit latenten Mängeln und stellen so eine sofortige Stabilität und Nutzbarkeit nach der Installation sicher.

3. Schnelle Lieferung ab Lager

Wir führen das ganze Jahr über einen Bestand an Analogmodulen der ControlLogix-Serie. Um dringende Werkswartungen oder beschleunigte Projektanforderungen zu erfüllen, bieten wir die Auftragsüberprüfung und den Versand noch am selben Tag an, wodurch Ausfallzeiten der Ausrüstung minimiert und Verluste im Zusammenhang mit Projektverzögerungen verhindert werden.

4. Kompetenter technischer Support

Unser Team verfügt über umfangreiche Erfahrung mit ControlLogix-Systemen und deckt alles von Verkabelungsstandards und Softwarekonfiguration bis hin zu Modusumschaltung und Fehlerbehebung ab. Wir können Probleme, die während des Betriebs auftreten, wie beispielsweise abnormale Messwerte, falsche Modusauswahl, Konfigurationsfehler und Verkabelungsfehler, präzise beheben. Wir garantieren eine Antwort auf technische Anfragen innerhalb von 12 Stunden und den Abschluss der kommerziellen Koordination innerhalb von 24 Stunden.

Kontaktinformationen

E-Mail: sales@feimutech.com

WhatsApp: +86 13358323579

Website: www.feimuplc.com

Reaktionszeit: Technische Anfragen innerhalb von 12 Stunden. Kommerzielle Anfragen innerhalb von 24 Stunden.

FAQ

1. Unterstützt das Modul standardmäßige 4-20-mA-Industriesignale?

Ja. Das Modul ist nativ mit 0-20-mA-Stromeingängen kompatibel und kann über die Studio 5000-Software so konfiguriert werden, dass es standardmäßige industrielle 4-20-mA-Sensorsignale unterstützt, wodurch es vollständig für typische analoge Datenerfassungsanwendungen im Feld geeignet ist.

2. Unterstützt ControlLogix 1756-IF16 Hot-Swapping?

Ja. Diese Serie unterstützt die Online-Wartung und ermöglicht das Entfernen und Ersetzen von Modulen ohne Herunterfahren des Systems – ideal für die Gerätewartung in kontinuierlichen Produktionsumgebungen.

3. Sind beim Modulkauf Klemmenblöcke enthalten?

Nein. ControlLogix-Module und Klemmenblöcke sind separat erhältlich. Sie müssen einen kompatiblen 36-poligen Klemmenblock auswählen (z. B. 1756-TBCH oder 1756-TBS6H); Wir können das komplette Set an kompatiblem Zubehör liefern.

4. Können die verbleibenden Kanäle normal funktionieren, wenn ein einzelner Kanal ausfällt?

Ein Weiterbetrieb wird nicht empfohlen. Ein Ausfall eines einzelnen Kanals beeinträchtigt die Gesamtisolationsleistung des Moduls und birgt die Gefahr interner Kurzschlüsse und Signalübersprechen. Dies kann die Erfassungsgenauigkeit anderer Kanäle beeinträchtigen oder sogar zum Totalausfall des Systems führen; Daher sollte das Modul umgehend ausgetauscht werden, um die Systemstabilität sicherzustellen.
