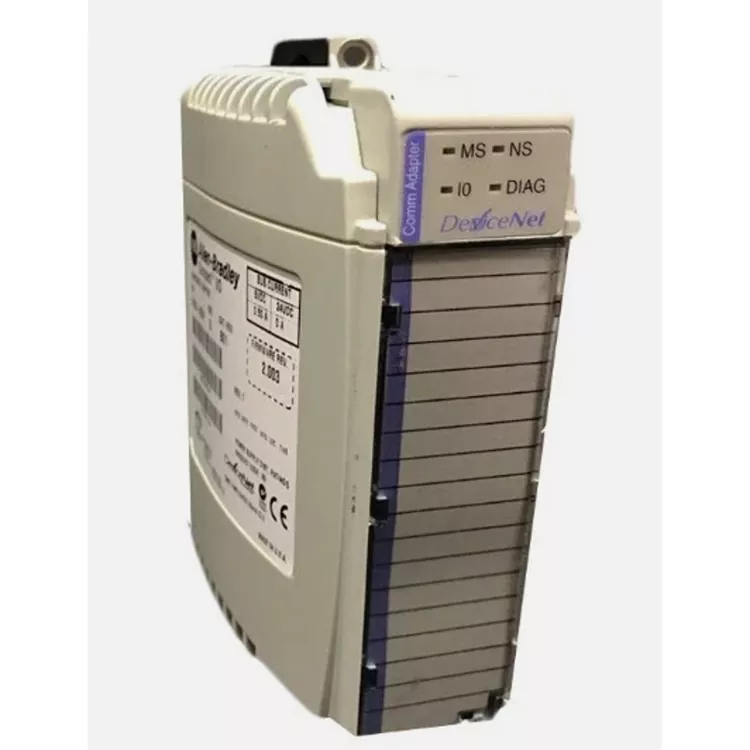

Allen Bradley 1769 ADN ist der zentrale Kommunikationsadapter des AB Compact I/O-Systems und verantwortlich für die stabile Verbindung der gesamten 1769 I/O-Stationen mit dem DeviceNet-Bus. Ein einzelnes Modul kann bis zu 30 E/A-Modulerweiterungen unterstützen und unterstützt mehrere Kommunikationsbaudraten. Es verfügt über starke Anti-Interferenz-Fähigkeiten und wird häufig in der globalen Automobilfertigung, Verpackung, Logistik, Leichtindustrie und anderen bestehenden veralteten Automatisierungsproduktionslinien eingesetzt. Als professioneller Zulieferer, der tief im ausländischen Ersatzteilmarkt für Industriesteuerungen verwurzelt ist, hat Feimu Technology für alle Module, die in das Lager gelangen, Bus-Verbindungstests, Kommunikationsstabilitäts-Stresstests und eine Port-Alterungserkennung durchlaufen. Es filtert strikt versteckte Probleme für die Reparatur und generalüberholte Baugruppenmodule heraus, um häufige Risiken wie Netzwerkpaketverlust und Kommunikations-Flash-Unterbrechung auszuschließen. Die Modulqualität ist echt, die Leistung ist stabil und es ist vollständig kompatibel mit der ursprünglichen Systemkonfiguration. Kunden im Ausland können es direkt austauschen und installieren, ohne dass Neuprogrammierung und Debugging erforderlich sind.

Kernvorteile

DeviceNet-Netzwerkschnittstelle: Bietet DeviceNet-Kommunikationsfähigkeit für das 1769 Compact I/O-System.

Erweiterung der E/A-Kapazität: Kann mehrere E/A-Module der Serie 1769 verbinden, geeignet für verteilte E/A-Anwendungen.

Einfache Systemintegration: Geeignet für den Einsatz mit vorhandenen CompactLogix-Steuerungssystemen und DeviceNet-Netzwerken.

Industrielle Feldanwendung: Geeignet für Fertigungs-, Verpackungs-, Materialtransport- und Geräteautomatisierungsszenarien.

Hoher Wartungswert: Kann als Ersatzteil für Kommunikationsadapter für veraltete CompactLogix-Systeme verwendet werden, die noch die DeviceNet-Architektur verwenden.

Interne Struktur

Als DeviceNet-Adapter besteht der Allen Bradley 1769 ADN hauptsächlich aus Kommunikationsschnittstellen, Verarbeitungssteuerschaltungen, E/A-Busschnittstellen, Stromversorgung und Schutzschaltungen. Alle Teile arbeiten zusammen, um den Datenaustausch zwischen dem DeviceNet-Netzwerk und dem 1769 Compact I/O-System abzuschließen.

Arbeitsablauf:

DeviceNet-Netzwerk → Kommunikationsschnittstelle → Protokoll/Steuerkreis → 1769-E/A-Bus → E/A-Modul → Feldausrüstung

Wichtige Parameter

FAQ

Q1. Wie kann man feststellen, ob es ordnungsgemäß funktioniert?

Sie können die Statusanzeigeleuchte des Moduls beobachten, um den Gerätestatus zu überprüfen, und dann die DeviceNet-Netzwerkkommunikation, den E/A-Datenaustausch und die Diagnoseinformationen auf der Controller-Seite weiter untersuchen.

Q2. Gehört es zur CompactLogix-CPU?

Nein. Der Allen Bradley 1769 ADN ist ein Kommunikationsadapter und führt das SPS-Hauptprogramm nicht aus. Es übernimmt hauptsächlich den Datenaustausch zwischen dem DeviceNet-Netzwerk und dem 1769-I/O-System.

Q3. Welche Kommunikationsnetzwerke werden unterstützt?

Unterstützt hauptsächlich DeviceNet-Netzwerke und kann als E/A-Adaptergerät im DeviceNet-Netzwerk verwendet werden.

Q4. Wie kommuniziere ich mit dem 1769-E/A-Modul?

A: Der Adapter tauscht über den 1769 Compact I/O-Lokalbus Daten mit dem im System installierten E/A-Modul aus und kommuniziert dann über das DeviceNet-Netzwerk mit dem übergeordneten Steuerungssystem.

F5. Welche Punkte sollten bei einem Kommunikationsfehler überprüft werden?

Der Schwerpunkt liegt auf der DeviceNet-Stromversorgung, dem Netzwerkkabel, der Knotenadresse, der Baudrate, den Netzwerkanschlüssen, Anschlüssen und dem Installationsstatus des 1769-E/A-Moduls.

Der Inspektionsprozess

1. Aussehensprüfung → Prüfen Sie, ob Gehäuse, Schnittstellen, Schrauben und Etiketten in gutem Zustand sind.

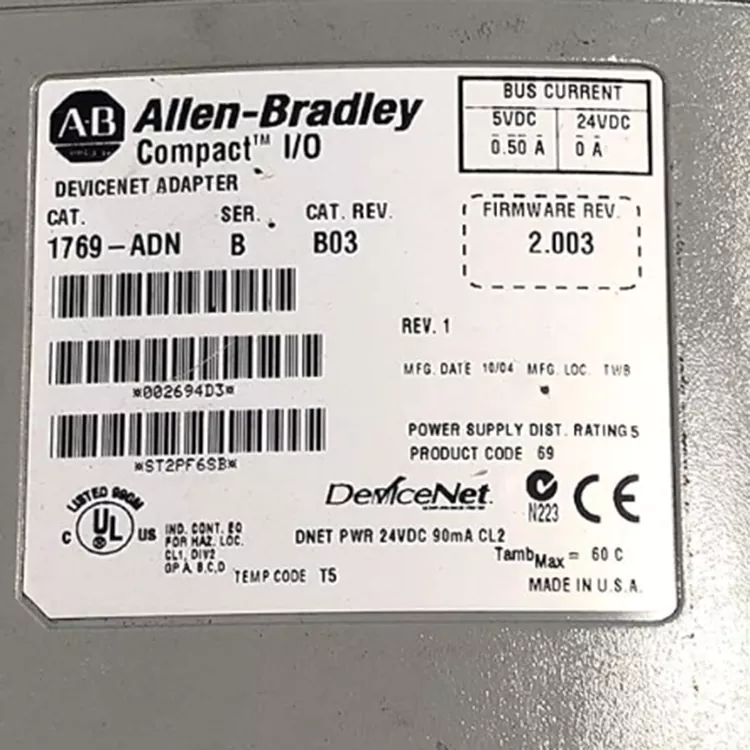

2. Modellprüfung → Bestätigen Sie, dass das Typenschild, die Serie und andere Informationen mit der Bestellung übereinstimmen.

3. Leistungstest → Überprüfen Sie die Kontrollleuchte und den Betriebsstatus des Moduls.

4. Kommunikationstest → Greifen Sie auf das DeviceNet-Netzwerk zu, um zu bestätigen, dass die Kommunikation und der E/A-Datenaustausch normal sind.

5. Softwareüberprüfung → Verwenden Sie Rockwell-Software, um die Identifizierung und den Fehlerstatus der Ausrüstung zu überprüfen.

6. Notieren Sie die Ergebnisse → Machen Sie Fotos vom Materialobjekt, vom Typenschild und vom Prüfvorgang, erstellen Sie das Prüfprotokoll und verpacken Sie die Waren für die Lieferung.

Warum sollten Sie sich für uns entscheiden?

Weltweit veraltete Automatisierungs-Ersatzteilbeschaffung, Fliege zur knappen Master-Produktion von Primärquellen für Wissenschafts- und Technologie-Kommunikationsmodule, konsequente Beendigung der ausgehenden Nachbildungen und generalüberholten Waren. Jeder Artikel kann vollständige Aufzeichnungen über Qualitätsprüfungen liefern, unterstützt mehrere Kanäle der internationalen Logistik und kann von einem vollständigen Satz an Zolldokumenten für den Außenhandel begleitet werden. Aufgrund seiner langjährigen Erfahrung in der Lieferung von Projekten im Ausland ist das Unternehmen mit den Beschaffungsstandards und Überprüfungsprozessen für Ersatzteile im Ausland vertraut. Gleichzeitig bietet es technische Fernunterstützung, reagiert schnell auf Notausfälle von Geräten im Ausland und minimiert Ausfallzeiten und Produktionsverluste weitestgehend.

Installationsprozess

1. Systemvalidierung → Stellen Sie sicher, dass Allen Bradley 1769 ADN, 1769 I/O-Module und DeviceNet-Netzwerkkonfiguration übereinstimmen.

2. Installation ausschalten → Schalten Sie die Stromversorgung des Systems aus und installieren Sie 1769 ADN korrekt im 1769 I/O-System.

3. Schließen Sie das Netzwerk an → Schließen Sie das DeviceNet-Kommunikationskabel und die Netzwerkstromversorgung nach Bedarf an.

4. Überprüfen Sie die Verbindung, um sicherzustellen, dass die Modulkartenschnalle, die Anschlüsse und die Kommunikationsleitung fest sitzen.

5. Einschaltprüfung → Schalten Sie das Gerät ein und beobachten Sie, ob die Statusanzeige normal ist.

6. Kommunikation DeviceNet-Knotenkonfiguration -> Konfigurationsparameter, und überprüfen Sie den Controller mit dem Adapter.

7. Funktionstests zur Überprüfung, ob der E/A-Datenaustausch normal ist und bestätigen, dass das System nach der Inbetriebnahme stabil läuft.
