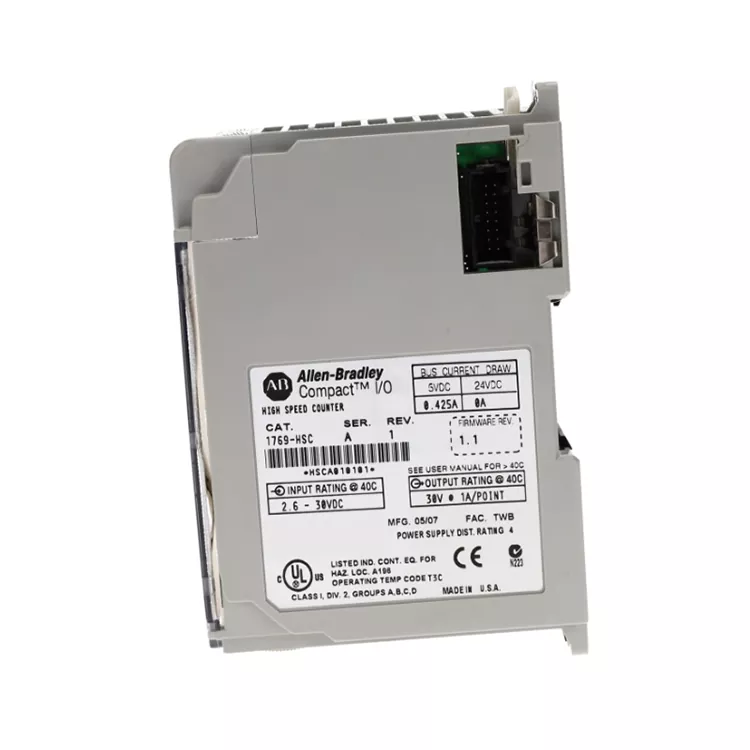

Allen Bradley 1769 HSC

Der Allen Bradley 1769 HSC-Schnittstellen-Encoder und Impulssensor werden zur Geschwindigkeitsmessung, Längenmessung und Positionssteuerung verwendet. Sie werden häufig in Übersee-Verpackungs-, Materialverarbeitungs- und Förderautomatisierungsgeräten für die Bestandsverwaltung eingesetzt. Feimu Technology hat als professioneller Zulieferer für ausländische Märkte alle Impulserfassungs- und Rückwandbus-Volltests für das Lagermodul abgeschlossen. Es eliminiert alternde und überholte Waren der Eingangskanäle und die eingehenden Waren können direkt installiert und ersetzt werden, um den schnellen Reparaturbedarf ausländischer Fabriken zu decken.

Interne Struktur

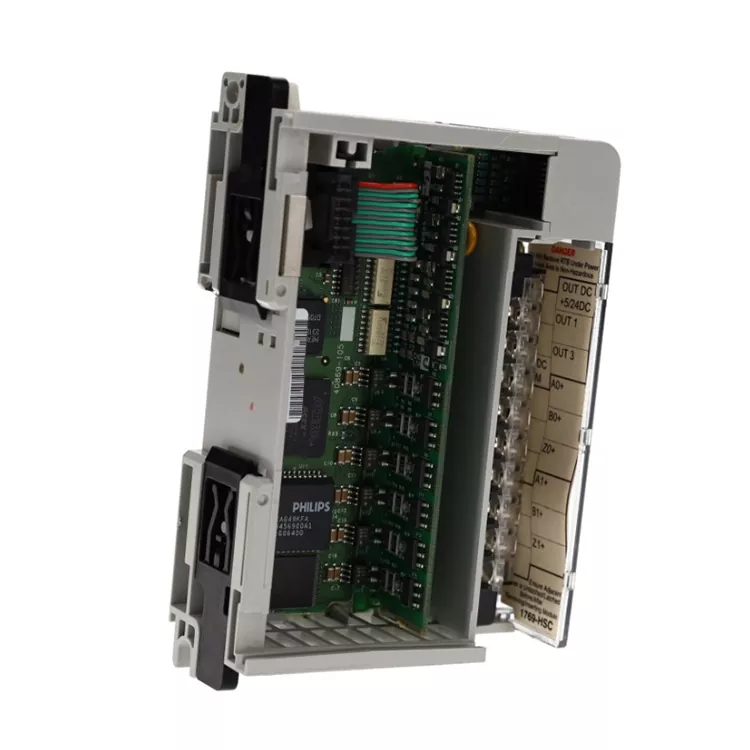

Allen Bradley 1769 HSC ist ein Hochgeschwindigkeitszählermodul der CompactLogix 1769-Serie. Es verfügt über ein strukturelles Design aus Hochgeschwindigkeitssignalerfassung + Datenverarbeitung + interner 1769-Buskommunikation und wird zur Vervollständigung der Impulssignalerfassung, der Zählverarbeitung und des Steuerungsdatenaustauschs verwendet.

1. Hochgeschwindigkeits-Eingangsschnittstellenschaltung

2. Hochgeschwindigkeits-Zählverarbeitungseinheit

3. Mikroprozessor/Steuerlogikeinheit

4. Datenspeicher- und Cache-Einheit

5. 1769-Busschnittstelle

6. Energieverwaltung und Schutzschaltung

Datenverarbeitungsablauf

Encoder-/Impulsausrüstung → Hochgeschwindigkeits-Eingangsschnittstelle → Zählverarbeitungseinheit → Datencache und Diagnose → 1769-Busschnittstelle → CompactLogix-Steuerung

Kernvorteil

Hochgeschwindigkeits-Zählfähigkeit: Kann Hochgeschwindigkeits-Impulssignale verarbeiten, geeignet für Hochgeschwindigkeits-Produktionsanlagen.

Datenerfassung in Echtzeit: Reduziert die Verzögerung beim SPS-Scannen und verbessert die Zähl- und Positionserkennungsgenauigkeit.

Unterstützung für Encoder-Anwendungen: Kann an Inkremental-Encoder angeschlossen werden, um eine Geschwindigkeits- und Positionsrückmeldung zu erreichen.

Reduziert die CPU-Belastung: Das Modul erledigt selbständig Hochgeschwindigkeits-Zählaufgaben und verbessert so die Reaktionsgeschwindigkeit des Systems.

Komfort bei der CompactLogix-Integration: Kann direkt im 1769-E/A-System installiert werden, was das Systemdesign vereinfacht.

Wichtige Parameter

Installationsverfahren

1.Systembestätigung → Bestätigen Sie, dass Allen Bradley 1769 HSC mit dem CompactLogix 1769-Steuerungssystem kompatibel ist und dass die Steuerung dieses Modul unterstützt.

2. Trennen Sie die Stromversorgung → Schalten Sie die SPS, das Leistungsmodul und das E/A-System aus, um Schäden durch die Installation unter Spannung zu vermeiden.

3. Bestimmen Sie die Installationsposition basierend auf dem E/A-Plan des Systems und installieren Sie 1769 HSC in den 1769 E/A-Modulen des angegebenen Standorts.

4. Modulinstallation und Ausrichtung des 1769-Bus-Steckers, das Modul in die angrenzenden Module, Verriegelung der Modulkartenklammer, sicherstellen, dass die mechanische Verbindung fest ist.

5. Feldverkabelung → Schließen Sie Eingangssignale wie Encoder und Impulssensoren entsprechend dem Gerätetyp an und stellen Sie sicher, dass die Stromversorgung, die Signalleitung und die Abschirmungsleitung korrekt angeschlossen sind.

6. Die Softwarekonfiguration -> in RSLogix das Modul 1769-5000 / Studio 5000 HSC hinzufügen, den Eingabemodus und die Zählparameter sowie die Kommunikationskonfiguration festlegen.

7.Testen Sie, um die Stromversorgung wiederherzustellen. Das System ist eingeschaltet, die Diagnoseinformationen prüfen die Modulstatusanzeige und den Controller.

8. Funktionsüberprüfung → Geben Sie Impulssignale ein und bestätigen Sie, ob der Zählwert, die Positionsrückmeldung und die Datenkommunikation normal sind.

Warum sollten Sie sich für uns entscheiden?

Feimu Technology liefert Rockwells abgekündigte und knappe Ersatzteile für Industriesteuerungen weltweit. Bei Hochgeschwindigkeits-Zählmodulen wie 1769 HSC wird die Versorgung streng kontrolliert und überholte oder reparierte fehlerhafte Module werden strikt ausgeschlossen.

Jeder ausgehende Teil wird vor dem Pulssignalerfassungsmodul, der Online-Messung des Rückwandbusses, der Vermeidung von Kanalalterung, Zählimpulsen und anderen rezessiven Fehlern zusammen mit den entsprechenden Testaufzeichnungen abgeschlossen.

Wir unterstützen verschiedene internationale Logistiklösungen und können einen kompletten Satz an Zollanmeldungsdokumenten für den Außenhandel bereitstellen.

Wir sind mit den Wartungsproblemen alter Compact I/O-Geräte im Ausland vertraut und können grundlegende technische Unterstützung bieten, um Kunden bei der schnellen Behebung von Fehlern im Zusammenhang mit der Geschwindigkeitsmessung und -zählung vor Ort zu unterstützen und so Ausfallzeiten der Geräte zu minimieren und Produktionsausfälle so weit wie möglich zu reduzieren.

FAQ

Q1. Auf welche Arten der Signalerkennung wird es hauptsächlich angewendet?

Es wird hauptsächlich für Encoderimpulse, Näherungsschalterimpulse, Geschwindigkeitsmesssignale und andere digitale Hochgeschwindigkeitsimpulssignalerfassungen verwendet.

Q2. Was ist der Unterschied zwischen einem gewöhnlichen digitalen Mengeneingabemodul?

Ein gewöhnliches digitales Eingangsmodul ist auf die Verarbeitungssignale des SPS-Abtastzyklus angewiesen, und 1769-HSC verfügt über unabhängige Hochgeschwindigkeits-Zählverarbeitungsfunktionen, kann schnell auf Hochgeschwindigkeitsimpulsänderungen reagieren und die Zählgenauigkeit verbessern.

Q3. Encoder-Anwendung unterstützen?

Unterstützung. Das Modul kann zur Signalerfassung von Inkrementalgebern, zur Realisierung von Positionserkennung, Geschwindigkeitsmessung und Bewegungssteuerung von Hilfsfunktionen eingesetzt werden.

Q4. Was ist die mögliche Ursache für die abnormale Zählung?

Die Frequenz des Eingangssignals überschreitet den Leistungsbereich des Moduls;

Encoder-Verbindungsfehler;

Der Eingabemuster-Konfigurationsfehler;

Schlechte Abschirmung und Erdung führen zu Signalstörungen;

E/A-Konfigurationsparameter stimmen nicht überein.

F5. Was passiert, wenn die SPS nach der Installation nicht erkannt wird?

Das Modul ist ordnungsgemäß am 1769-E/A-Bus installiert.

Ob das Modulmodell zur Controller-E/A-Konfiguration hinzugefügt wird;

Ob die Busverbindung gut ist;

Ob die Controller-Version und die Modulkompatibilität den Anforderungen entsprechen.

Kundenfall und Bewertung

In einer Fabrik für Verarbeitungsgeräte von Allen Bradley im Ausland kam es zu einem Allen Bradley 1769 HSC-Modulfehler, und die Zählung der Geräte war oft falsch, was zu häufigen Alarmen in der Produktionslinie führte. Die von Feimu Technology qualifizierten Originalmodule wurden gekauft, und nach dem Austausch der grenzüberschreitenden Waren normalisierte sich die Impulserfassung wieder und die Ausrüstung wies keine Zählstörung auf.

Kundenbewertung: Es ist schwer, ein Hochgeschwindigkeits-Zählmodul zu finden. Die Ankunft der Waren direkt kann uns helfen, die Zählausrüstung zu lösen, darf nicht das große Problem sein.
