Allen Bradley 1769 IQ32

DasAllen Bradley 1769 IQ32 ist ein 32-Punkt-DC-Digitaleingangsmodul mit hoher Dichte. Es eignet sich für die Erfassung von Näherungsschaltern und fotoelektrischen Sensorsignalen in Großanwendungen und wird häufig in ausländischen Automobilmontagelinien, beim Materialtransport und in Produktionslinien für die automatisierte Verarbeitung eingesetzt. Feimu Technology ist intensiv im Bereich ausländischer Industriesteuerungen tätig und ist ein zuverlässiger globaler Ersatzteillieferant.

Alle eingehenden Module werden einer sequentiellen Kanalsignalerkennung und einem Online-Test des Rückwandbusses unterzogen. Alle fehlerhaften Produkte mit Kanalschäden, latenter Alterung oder Reparatursanierung werden strikt ausgesondert. Bei der Ankunft ist kein zusätzliches Debuggen erforderlich, und sie können direkt installiert und ausgetauscht werden, wodurch die Nutzungsanforderungen ausländischer Fabriken für Notfallwartung und schnelle Wiederaufnahme der Produktion vollständig erfüllt werden.



Kernvorteil

32-Punkt-Eingang mit hoher Dichte: Ein einzelnes Modul kann mehr Signale vor Ort sammeln, wodurch die Anzahl der Module und der Installationsraum reduziert werden.
Sparen Sie Platz im Schaltschrank: Geeignet für Automatisierungsgeräte mit einer großen Anzahl von E/A-Punkten.
Stabiler und zuverlässiger Betrieb: Design in Industriequalität, geeignet für langfristige Dauerbetriebsumgebungen.
CompactLogix-Systemkompatibilität: Kann direkt in die 1769-E/A-Architektur integriert werden.
Einfache Wartung: Modularer Aufbau, der den Austausch und die Erweiterung erleichtert.



Datenverarbeitungsverfahren

Vor-Ort-24-V-DC-Eingangssignal → Eingangsklemmenschnittstelle → Schutz-/Filterschaltung → photoelektrische Isolationsschaltung → Eingangsstatuserkennungseinheit → Datenverarbeitungsmodul → 1769-Busschnittstelle → CompactLogix-Steuerung

Wichtige Parameter



Parameter	Spezifikation
Modell	1769 IQ32
Serie	CompactLogix 1769
Produkttyp	Digitales DC-Eingangsmodul
Eingabetyp	DC-Digitaleingang
Anzahl der Eingänge	32 Punkte
Nenneingangsspannung	24V DC
Betriebsspannungsbereich	10–30 V Gleichstrom
Eingangsstrom	Ca. 4,3 mA bei 24 V DC
Eingangsverzögerungszeit	Ca. 8 ms (EIN/AUS)
Isolationsspannung	75 V DC (kontinuierliche Isolierung)
I/O-System	1769 Kompakt-E/A
Stromverbrauch	Ca. 115 mA bei 5,1 V DC
Installationsmethode	DIN-Schienen- oder Schalttafelmontage
Kommunikationsmethode	Bis 1769 Compact I/O Bus

Warum sollten Sie sich für uns entscheiden?

Während die meisten Anbieter auf dem Markt nur eine einfache Sortierung nach Aussehen durchführen, hat Feimu Technology als globaler Lieferant abgekündigter AB-Ersatzteile exklusive Teststandards für Eingangsmodule mit hoher Dichte wie Allen Bradley 1769 IQ32 festgelegt.

Wir beseitigen überholte und reparierte Teile mit alternden Kanälen oder fehlerhaften Punkten. Bevor jedes Modul das Lager verlässt, führen wir die Überprüfung des Rückwandbusses durch und führen Punkt-für-Punkt-Einschalttests mit 32 Kanälen durch, um häufige Gefahren vor Ort wie Signalverlust und nicht reagierende Punkte zu verhindern. Wir legen der Ware auch vollständige Prüfprotokolle bei. Es ist mit Beschaffungsprozessen im Ausland kompatibel, unterstützt mehrere internationale Transportkanäle und kann einen vollständigen Satz an Zollanmeldungsdokumenten bereitstellen.

Wir haben die Wartung des veralteten Compact I/O-Systems intensiviert und können grundlegende technische Referenzen bereitstellen, um Kunden bei der schnellen Bewältigung digitaler Eingangssignalausfälle zu unterstützen und so ungeplante Ausfallzeitverluste weitestgehend zu minimieren.



FAQ

Q1. Welche Geräte vor Ort können angeschlossen werden?

Fotoelektrische Sensoren;
Näherungsschalter;
Endschalter;
Druckschalter;
Relaisausgabegeräte;
Rückmeldungssignale zum Gerätebetrieb.

Q2. Wie gehe ich mit einem abnormalen Eingabepunktstatus um?

Prüfen Sie die 24V-DC-Stromversorgung vor Ort;
Überprüfen Sie, ob die Verkabelung der Eingangsklemmen korrekt ist.
Überprüfen Sie den Status des Sensorausgangs.
Überprüfen Sie die gemeinsame Klemmenverbindung.
Beseitigen Sie elektromagnetische Störungen vor Ort.

Q3. Wie kann man das Problem lösen, wenn die SPS es nicht erkennen kann?

Bestätigen Sie die korrekte Installationsposition des Moduls.
Überprüfen Sie die Busverbindung 1769;
Überprüfen Sie die Konfiguration des Studio 5000 / RSLogix 5000-Moduls;
Sehen Sie sich die Diagnoseinformationen des Controllers an.

Q4. Unterstützt es die Hochgeschwindigkeitseingabe?

Der 1769 IQ32 wird hauptsächlich für die allgemeine Erfassung digitaler Mengeneingaben verwendet. Wenn Anwendungen mit Hochgeschwindigkeitsimpulsen oder Hochgeschwindigkeitszählungen erforderlich sind, sollte ein spezielles Hochgeschwindigkeits-Eingangsmodul ausgewählt werden.

F5. Wie kann die Systemstabilität verbessert werden?

Verwenden Sie eine stabile 24-V-DC-Stromversorgung;
Halten Sie die Eingangssignalleitungen von Stromkabeln fern;
Machen Sie gute Arbeit bei der Erdung und Abschirmung;
Überprüfen Sie regelmäßig den festen Sitz der Klemmen.

Nach Erhalt der Ware Echtheitsurteil

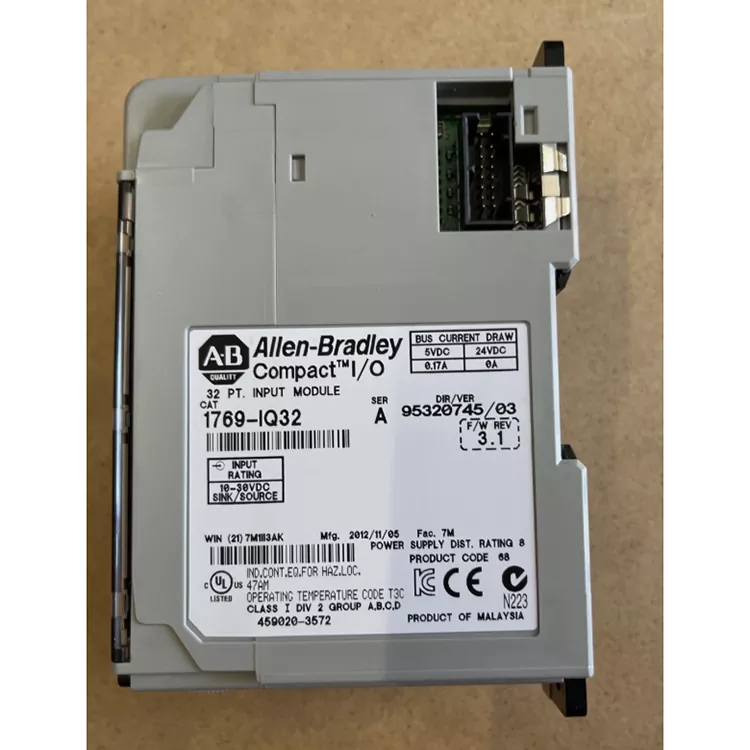

Etikettenprüfung:
Bestätigen Sie, dass das Modell 1769 IQ32, die Allen Bradley-Identifikation, die Seriennummer, die Produktnummer und die Chargeninformationen klar und vollständig sind. Die offiziellen Daten zeigen, dass es sich bei dem Modell um ein 32-Punkt-24-V-DC-Digitaleingangsmodul handelt, das als Basis für die Parameterprüfung verwendet werden kann.
Aussehenskontrolle:
Überprüfen Sie, ob das Gehäuse, die Anschlussabdeckung, die Klammern und die Schrauben des Allen Bradley 1769 IQ32 in gutem Zustand sind und keine Spuren von Demontage, Renovierung, Ablation oder offensichtlichem Verschleiß vorhanden sind.
Zu überprüfende Schnittstelle:
Überprüfen Sie die 1769-Bus-Verbindungsschnittstelle, die Klemme ist normal, keine Oxidation, Verformung oder Beschädigung.
Zu prüfender Parameter:
Bestätigt: 32 Punkte eingegeben; 24-V-DC-Eingangstyp; Der Eingangsbereich beträgt etwa 10 bis 30 V DC; Die Größe des Erscheinungsbilds und die Anordnung des Terminals stimmen mit den offiziellen Daten überein.
Computertest:
Bei der Installation des CompactLogix-Systems kann das SPS-Modul identifiziert und überprüft werden, und die Reaktion auf das Eingangssignal ist Punkt für Punkt normal.
Datenaufbewahrung
Bewahren Sie Produktfotos, Etikettenfotos, Testaufzeichnungen und Werksinformationen für die Nachverfolgung auf.
