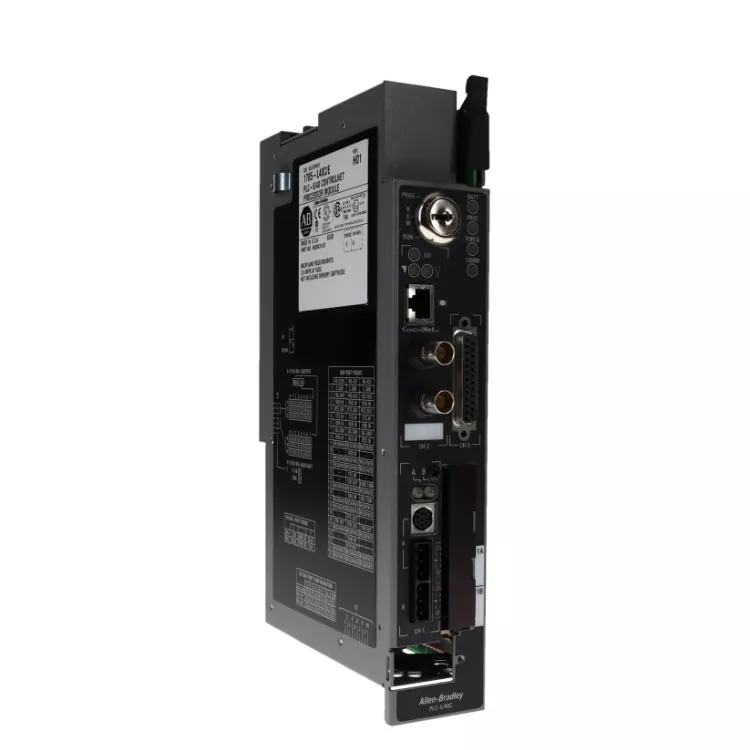

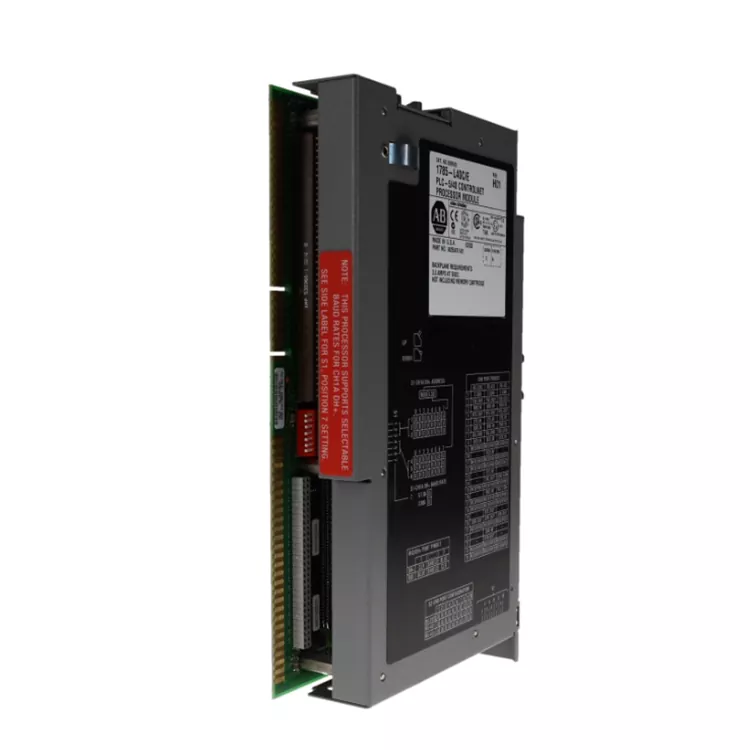

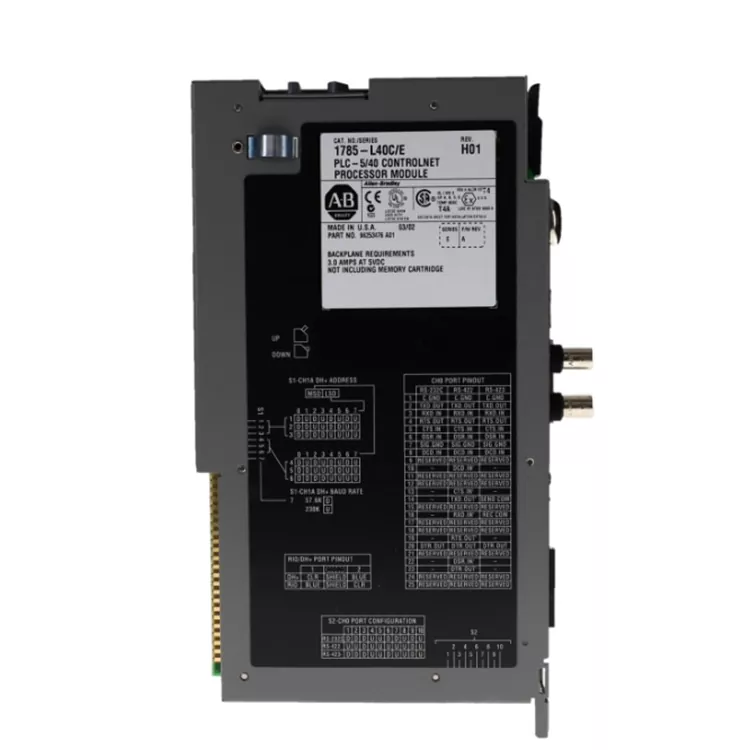

Allen Bradley 1785 L40C

Der Allen Bradley 1785 L40C ist ein 48K-Wort-SRAM-Prozessor, der mit einer ControlNet-Netzwerkschnittstelle ausgestattet ist und gleichzeitig die DH+-Programmieranschlüsse beibehält. Es ermöglicht schnelle industrielle Netzwerke und unterstützt Hot-Backup-Module für Systemredundanz. Es ist mit mehreren Serien von E/A-Modulen wie 1771 und 1794 kompatibel. Es basiert auf der RSLogix5-Software zum Schreiben und Debuggen von Programmen. Es wird hauptsächlich in großen und mittelgroßen alten SPS-Steuerungssystemen verwendet, die einen ControlNet-Bus erfordern. Feimu Technology kann als professioneller Lieferant technische Referenzen für dieses Modell bereitstellen und Kunden bei der Überprüfung der Hardwarekompatibilität und Netzwerkanpassungsproblemen unterstützen.

Technische Spezifikationen

Anwendungsfelder

Der Allen Bradley 1785 L40C wird hauptsächlich verwendet für:

Automatisierte Produktionslinien im Automobilbau

Steuerungssysteme für große mechanische Geräte

Automatisierungssysteme für Fördertechnik und Logistik

Steuerung von Kraft- und Energieanlagen

Prozessleitsysteme für die Wasseraufbereitung und damit verbundene Vorgänge

Wartungsprojekte für PLC-5-Steuerungssysteme

Kernvorteil

1. Unterstützung für Hochgeschwindigkeitskommunikation über ControlNet

Integrieren Sie die ControlNet-Netzwerkschnittstelle, um einen schnellen Datenaustausch zwischen Steuerungen, Remote-I/O und intelligenten Geräten zu ermöglichen.

2. Geeignet für komplexe Automatisierungssysteme

Unterstützung für umfangreiches I/O-Management und kollaborative Steuerung mehrerer Geräte, um die Steuerungsanforderungen großer Produktionsanlagen zu erfüllen.

3. Upgrade- und Wartungsoptionen für das PLC-5-System

Kompatibel mit der bestehenden PLC-5-Architektur, kann für die Wartung veralteter Steuerungssysteme verwendet werden, wodurch die Gesamtkosten für die Renovierung gesenkt werden.

4. Stabile Verarbeitungskapazität in Industriequalität

Die ausgereifte SPS-Architektur mit 5 Prozessoren, geeignet für den Dauerbetrieb im industriellen Umfeld.

5. Viele netzwerkkompatible Fähigkeiten

Unterstützt ControlNet, DH +, Remote I/O usw. in vielen Arten von Kommunikationsmodi und bietet eine bequeme Integration von Automatisierungsgeräten.

FAQ

Q1. Was gehört zum Modul?

Allen Bradley 1785 L40C ist ein erweitertes Allen-Bradley PLC-5/40-c-Prozessormodul, das für das Steuerungssystem der PLC-5-Logiksteuerung und Netzwerkkommunikation verwendet wird.

Q2. Was sind die Unterschiede zwischen 1785 L40C und 1785 L40B?

Beide gehören zum SPS-5/40-Prozessor. Der Hauptunterschied besteht darin, dass 1785-L40C die ControlNet-Kommunikationsfunktion erhöht und sich besser für Hochgeschwindigkeits-Netzwerksteuerungsanwendungen eignet.

Q3. Welche Programmiersoftware soll ich verwenden?

Zum Bearbeiten, Hochladen und Herunterladen von Programmen wurde RSLogix 5 verwendet.

Q4. Welche Kommunikationsnetzwerkunterstützung?

Unterstützung für ControlNet, DH+, Remote I/O und serielle Kommunikationsschnittstellen.

F5. Was ist beim Austausch zu beachten?

Bestätigen Sie die Kompatibilität des PLC-5-Racks

Sichern Sie das Originalprogramm

Überprüfen Sie die Netzwerkknotenkonfiguration

Nehmen Sie es nach Abschluss des Kommunikationstests in Betrieb

Warum sollten Sie sich für uns entscheiden?

Kundendienst und Service

Bieten:

Unterstützung bei der Produktmodellbestätigung

Beratung zur PLC-5-Systemkompatibilität

ControlNet/DH+-Kommunikationsanleitung

RSLogix 5-Konfigurationsunterstützung

Vorschläge zur Fehlerdiagnose

Verpackung und Versand

Verpackungsprozess:

Bestätigung des Produktstatus

Antistatische Beutelverpackung

Anti-Vibrations-Materialschutz

Verstärkte Kartonverpackung

Versandbestätigung mit Foto

Unterstützung: Internationaler Express; Luftfracht; Seetransport

Verifizierungsprozess:

Aussehenskontrolle:

Überprüfen Sie Produktetikett, Modell, Seriennummer, Gehäuse- und Schnittstellenstatus und stellen Sie sicher, dass keine Änderungen oder ungewöhnlichen Markierungen vorliegen.

Modellüberprüfung:

Stellen Sie sicher, dass das Gerätemodell Allen Bradley 1785 L40C ist und die Hardwarekonfiguration mit den Spezifikationen des PLC-5/40C-Prozessors übereinstimmt.

Einschalttest:

Installieren Sie es im PLC-5-Rack, überprüfen Sie den CPU-Startstatus und ob die Anzeigeleuchten normal sind.

Kommunikationstest:

Stellen Sie sicher, dass die Netzwerkverbindung normal ist, indem Sie die Gerätekommunikationsfunktion über ControlNet, DH+ oder RSLogix 5 überprüfen.

Programmtest:

Zur Überprüfung der Prozessorfunktion werden Programmlese-, Schreib- und Lauftests durchgeführt.

Stabilitätstest:

Führen Sie den Test kontinuierlich durch, um sicherzustellen, dass das Modul im Langzeitbetrieb stabil ist.

Echter Fall und Kundenbewertung

Bei einem Papierherstellungsunternehmen kam es zu einem Hauptsteuerungsfehler der PLC-5-Produktionslinie. Das ursprüngliche Modell 1785 L40C war auf dem Markt nur in äußerst begrenztem Umfang verfügbar und die Produktionslinie drohte, stillgelegt zu werden. Wir haben vollständig geprüfte und zerlegte gute Produkte geliefert. Nach der Lieferung arbeiteten wir mit dem Ingenieur des Kunden zusammen, um das Laden des Programms und das Debuggen des ControlNet-Netzwerks abzuschließen, und die Ausrüstung konnte erfolgreich wieder in Produktion genommen werden, wodurch langfristige Produktionsausfälle vermieden wurden.

„Es ist schwierig, alte Geräte vom Typ 1785 L40C zuverlässig zu finden. Nach Erhalt der Ware verlief die Kommunikation normal und der Testbericht war vollständig. Dadurch wurde das Ersatzteilproblem für die Produktionslinie gelöst.“ - Anlageningenieur in der Papierindustrie.
